LC Test

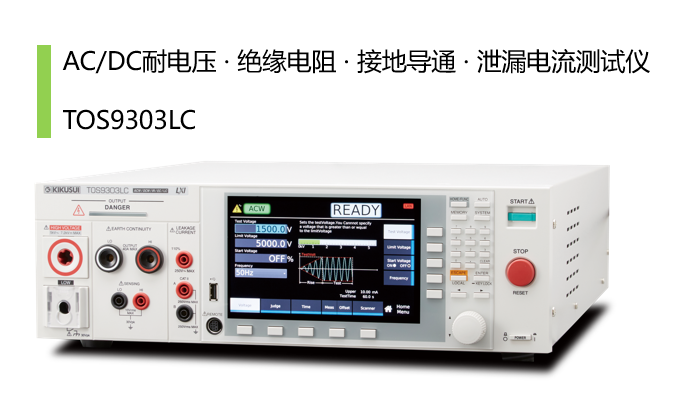

LC Test为Leakage Current Test的简写，意思为泄漏电流测试仪测试。在菊水的TOS9303LC机型中，总共分为了以下4种模式。

· TC：接触电流测试模式

· PCC：保护导体测试模式

· Pacient：患者泄漏电流测试模式

· Meter：仪表模式

接触电流测试模式

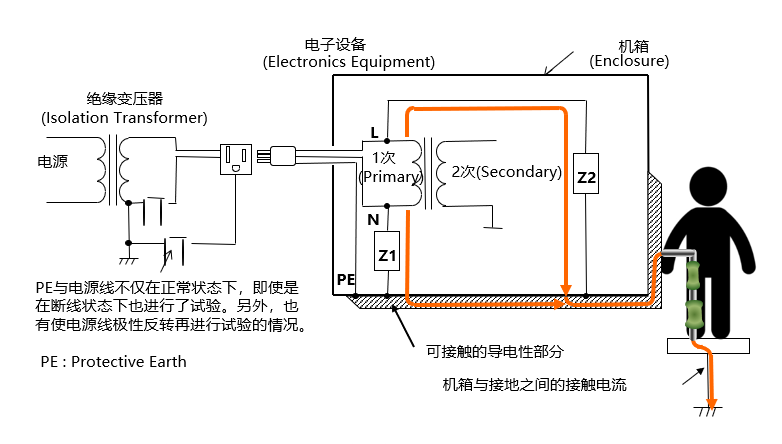

TC Test为Touch Current Test的缩写。下图为机箱与接地之间的简易示意图。

由于TOS9303LC为单相泄漏电流测量的电流计，所以当进行三相的测量时会产生一些注意事项。

保护导体测试模式

PCC Test为Protective Conductor Current Test的缩写。

患者泄漏电流测试

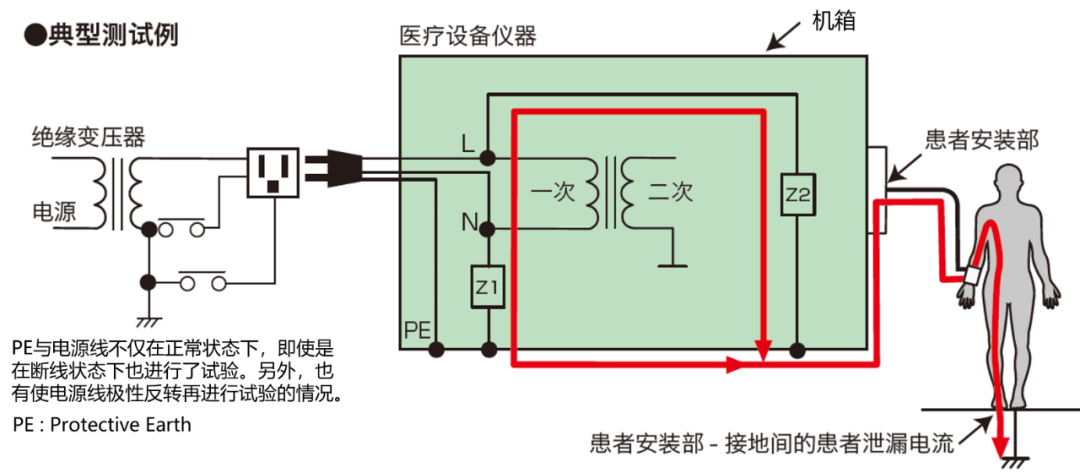

将医疗设备仪器的安装部安装在人体上时，通过模拟人体的网络来测流向地面的电流。如果不超过安全标准等规定的对人类有害的值，就相当于具备了防止触电的条件。

仪表模式

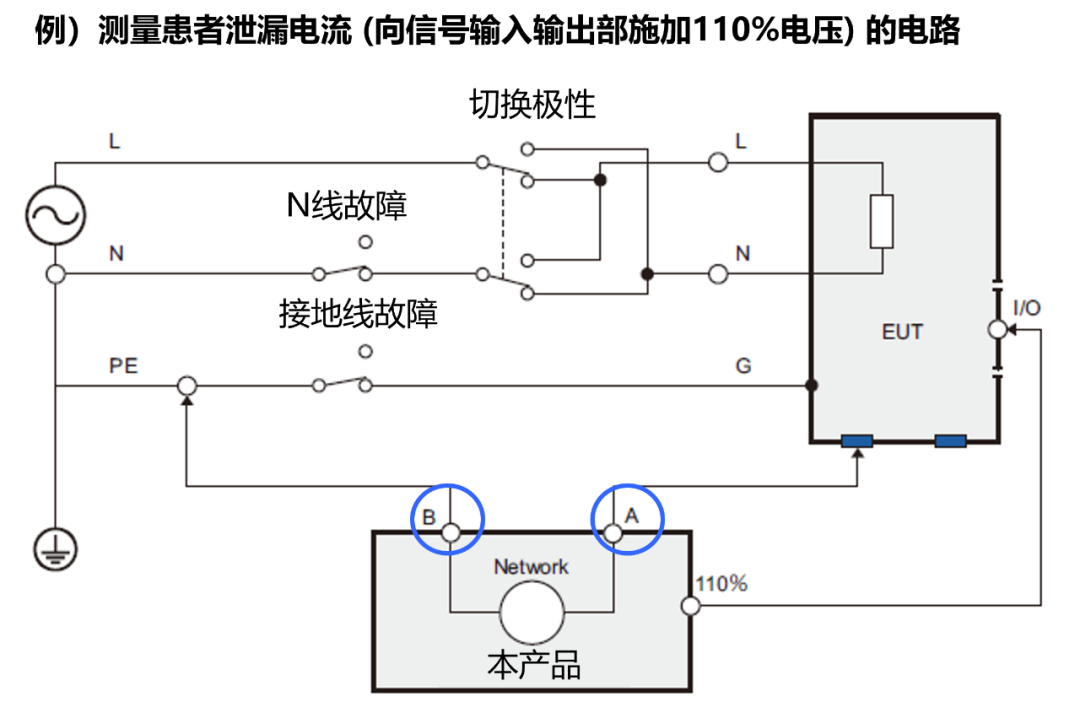

仪表模式使用Network(测量电路网)测量A端子与B端子之间流动的电流。另外，也可对EUT施加来自110%输出端子的输出电压，所以也适用于患者泄漏电流测试。

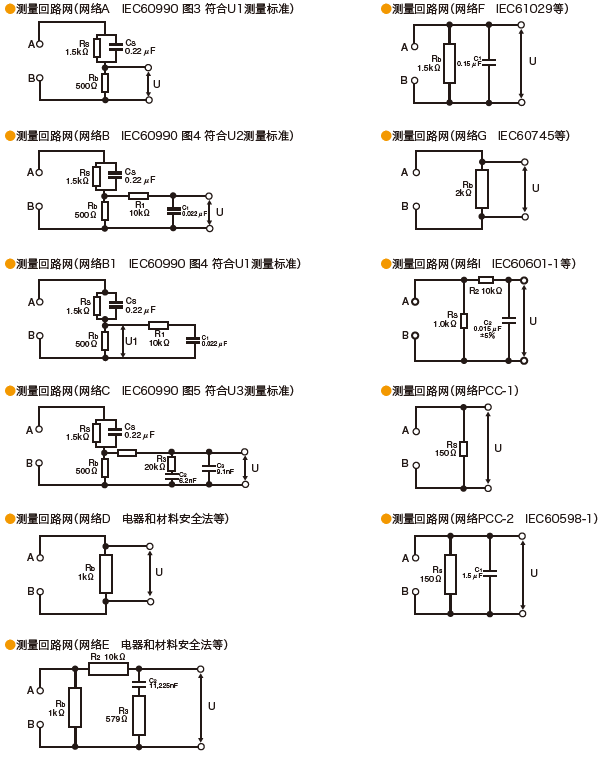

TOS9303LC内置的人体测量网络
