T/R模块也称收发模块，几乎应用于所有的电子系统中。无论是军用雷达系统、卫星通信系统还是地面上常见的无线通信系统，T/R模块都是最基础的构成，但是也是影响系统性能的主要部分。传统的T/R模块以模拟器件为主，包括变频器、放大器、滤波器以及移相器、衰减器等类型。随着电子系统数字化的演进，T/R模块也从纯粹的模拟方式转向了模拟与数字混合以及高度集成。

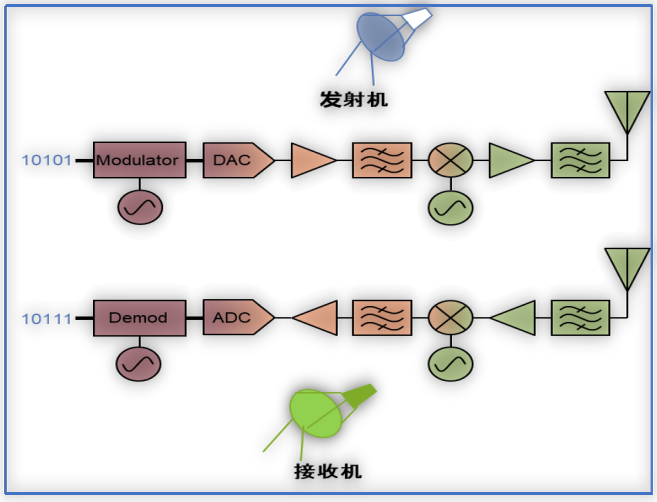

图1. 转发器框图

对于测试而言，传统上一个收发系统的射频模拟部分和数字基带部分都是分开进行的。

发射端的混频器、滤波器和功放，以及接收端的低噪放、混频器滤波器等模拟器件的特性可以通过矢量网络分析仪进行测量；
数字基带部分可以通过示波器、逻辑分析仪等仪表完成测量；
系统的整体收发性能则可以通过信号源以及信号分析仪等设备完成标定。
因此过去的测试方法和设备还是泾渭分明的，射频归射频，数字归数字。但是随着系统小型化和功能集成化进一步要求，许多传统的分立射频部件变成了小小的芯片，甚至和数字部分的ADC和DAC集成为一个片上系统。这对于测试而言无疑也是一个巨大的变革。

以下图中的卫星通信系统链路为例，射频与数字高度集成不仅发生在地面站和地面终端侧，在传统上由模拟转发器主导的卫星载荷侧也在悄然发生转变。随着5G NTN等新技术赋予了卫星通信更大的应用场景，数字再生技术也成为了越来越热的话题，进而也强化了数字化T/R在卫星应用上的需求。

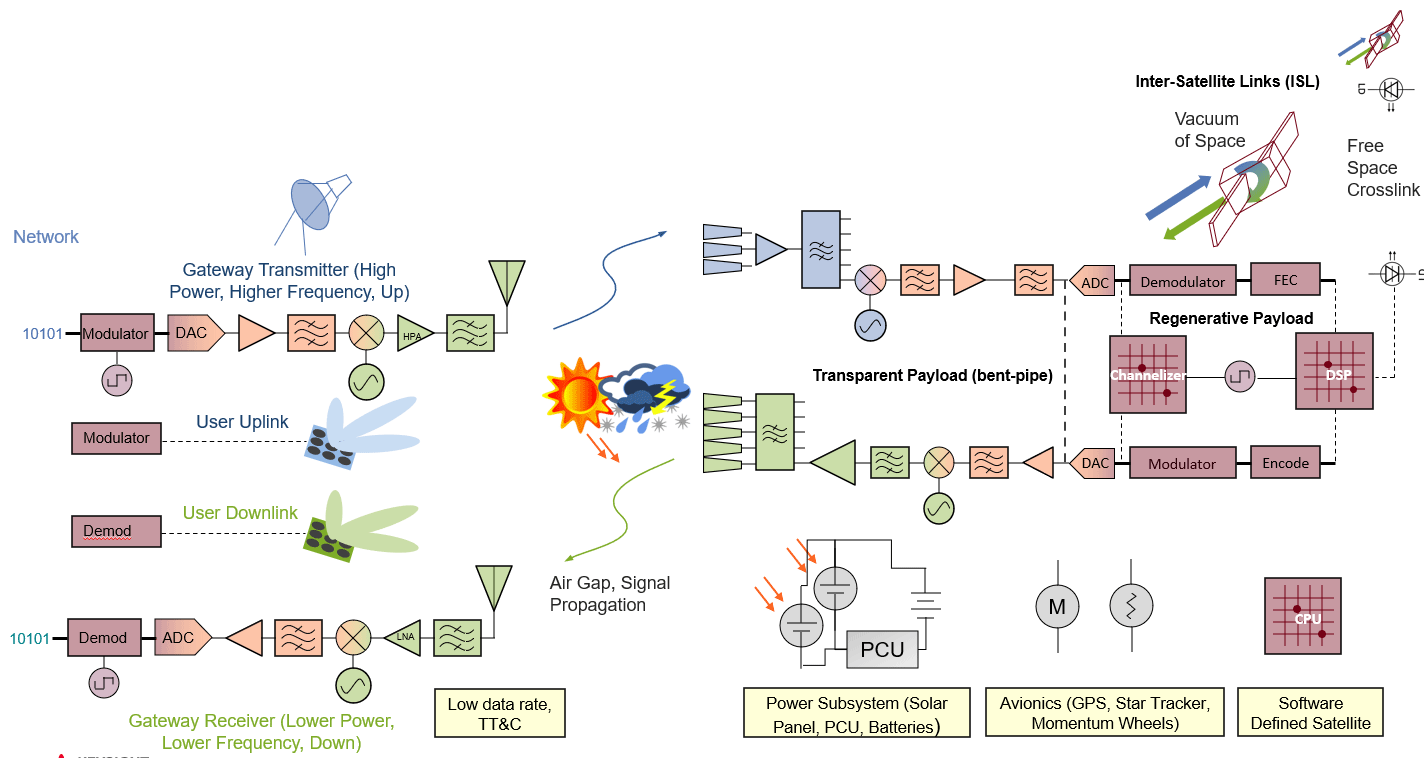

图2. 卫星通信系统链路

在雷达相控阵领域，数字T/R的概念更是起源更早，应用更广泛。数字相控阵具有高集成度、波束控制灵活以及可同时实现多个波束等优点，其基石就是大量高度集成的数字T/R组件。无论是通信收发组件，还是雷达收发组件，其基本的测试需求是相通的。

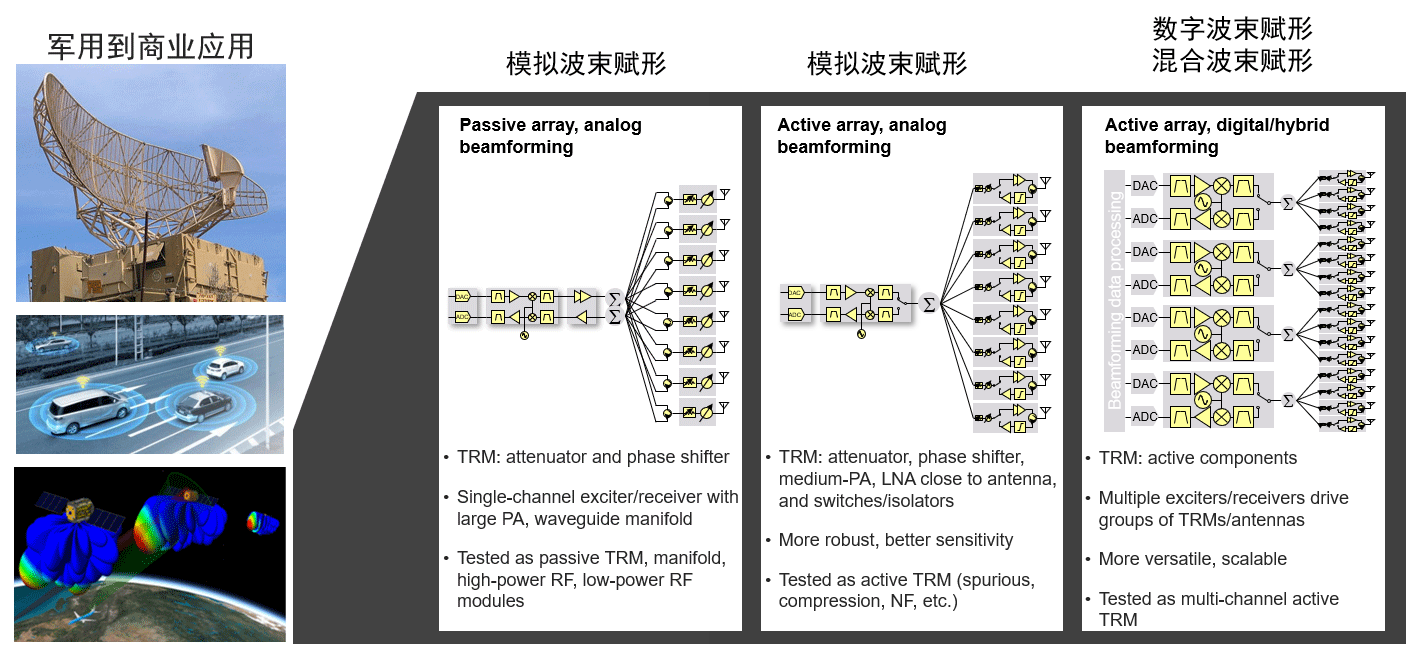

图3. 相控阵技术实现方式

图3. 相控阵技术实现方式对于一个集合了低噪放、变频器和ADC的接收模块而言，工程师无法利用熟悉的矢量网络分析仪对它的噪声系数、增益和群时延等参数进行测量；对一个集合了DAC、变频器和功放的发射模块而言，工程师同样无法直接利用射频仪器对它的增益、压缩等特性直接进行测量。然而这些参数指标，即便对于数字化的T/R而言，其重要性和模拟T/R是一样的，因此有必要引入数字化的测试方案。

数字发射模块集成了DAC和射频模块，一般通过数字激励并经过射频输出。因此从测试的角度，在硬件上需要为待测件提供标准的数字接口，在软件方面则需要提供和传统射频测试相通的测量算法。Keysight拥有横跨射频到数字域的完整产品线，可以为上述测试需求提供完整解决方案。

针对数字发射模块的测试，可以采用信号产生软件+数字接口卡+射频信号分析仪的方式进行，系统中包含：

1. 自定义信号产生软件：负责测试所需的激励信号。
2. 数字接口板卡：负责将软件产生的激励信号波形文件转化为物理上的数字信号与待测数字发射模块的数字输入端相连。
3. 信号分析仪：负责对数字发射模块的射频输出信号进行频谱、功率以及调制分析。
4. 信号分析软件：测量算法实现

针对通信及卫星应用领域的宽带数字调制下的的EVM测试；宽带群时延测试；宽带幅频、相频响应；邻道泄露ACP；噪声功率比NPR；射频输出杂散等；针对雷达脉冲领域的脉冲幅度、频率、时间域分析；通道间相位特性分析等。

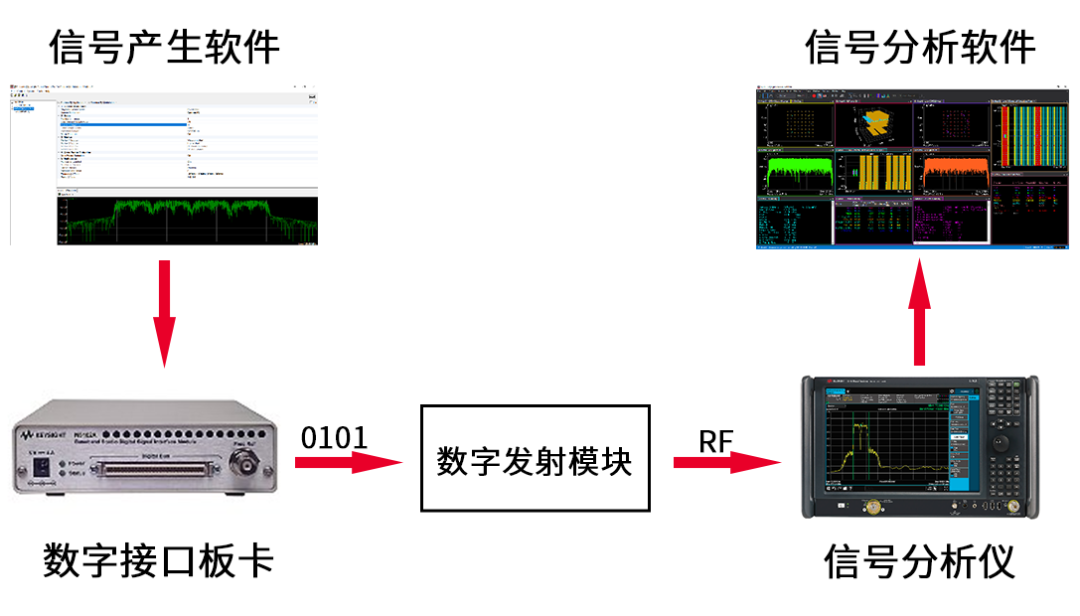

图4. 数字发射模块测试

1. 自定义信号生成：负责产生测试激励信号给微波矢量信号源。
2. 微波矢量信号源：负责产生射频激励信号送给数字接收模块。
3. 逻辑分析仪：负责对数字接收模块的数字输出信号进行采集分析。
4. 信号分析软件：负责对逻辑分析仪采集到的信号执行测量算法。

该系统能够支持的测试项包括：

通信及卫星系统模块的宽带EVM测试；宽带群时延测试；宽带幅频、相频响应、噪声系数等；多通道体制下通道间幅相一致性测量等。

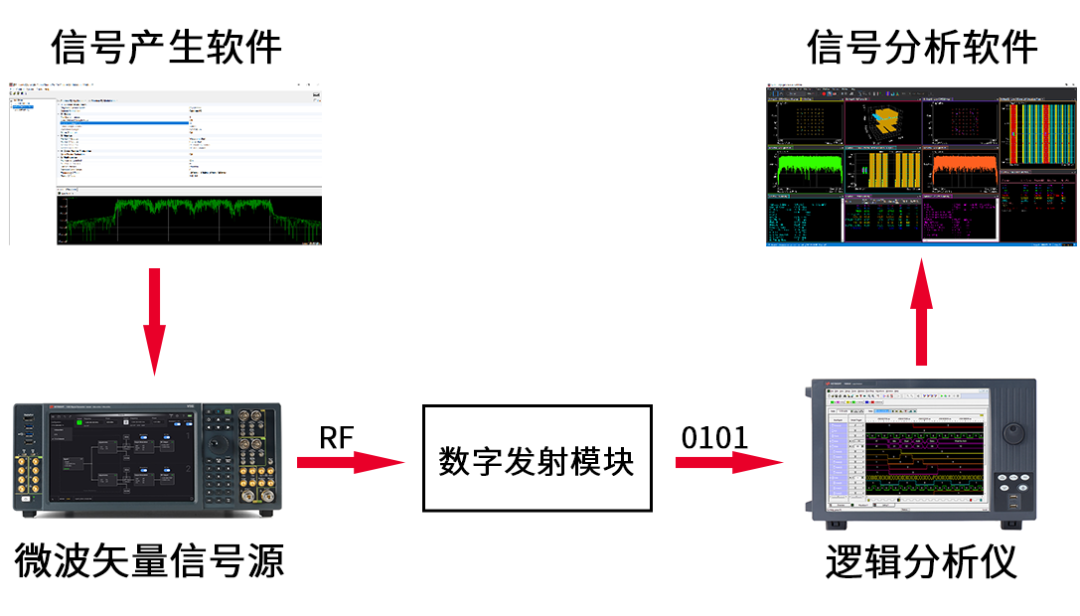

图5. 数字转发器接收端测试

数字发射和接收模块大多最终会作为一个整体进行使用，因此最后一般还需要进行整体测试。
