如何进行小电流/动态电流以及超低纹波噪声测试
2025-04-14
随着物联网应用的推广和普及，像智能穿戴，无线水表、智能楼宇等产品宣传的“工作寿命10年”，“10年不换电池！”应该不只是口号，而是对产品的耗电性能的信心和承诺。
为了保证产品的使用寿命，工程师必须精确的测量出产品在各种工作模式或状态下的耗电特征。
为了保证产品的使用寿命，工程师必须精确的测量出产品在各种工作模式或状态下的耗电特征。
物联网处理芯片 MCU/ECU、BLE/WIFI/Zigee 无线模块等完成一个数据处理或传输的时间大概就持续几个 ms。在这个时间段内包括一系列的动作和协议，如从休眠模式唤醒，数据预处理、数据装载、数据发射、数据接收、动作完成后再次回到低功耗模式等。

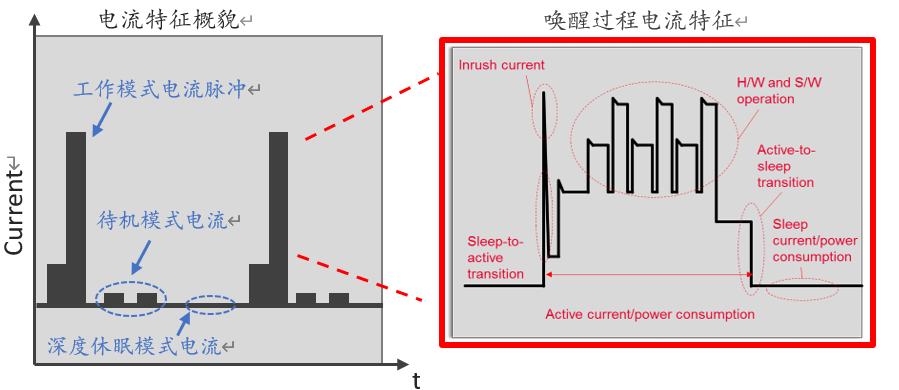

小电流，高动态是这些IoT产品的特有的电流特征，这一类产品在休眠状态下的电流往往都只有uA级别，但是在休眠唤醒时产生的瞬态脉冲电流往往能达到几百mA级别，而产品工作阶段的电流也往往都是几十到几百mA之间，如何完整并准确的表征这样的高动态电流特征是工程师在产品设计时面对的难点。
传统仪器——示波器
示波器测量”硬伤”—噪声高，示波器采用电磁效应方式来进行测量，最好的示波器底噪也在几十uV以上，无法对IoT产品休眠时的小信号进行精确测量。
传统仪器——万用表

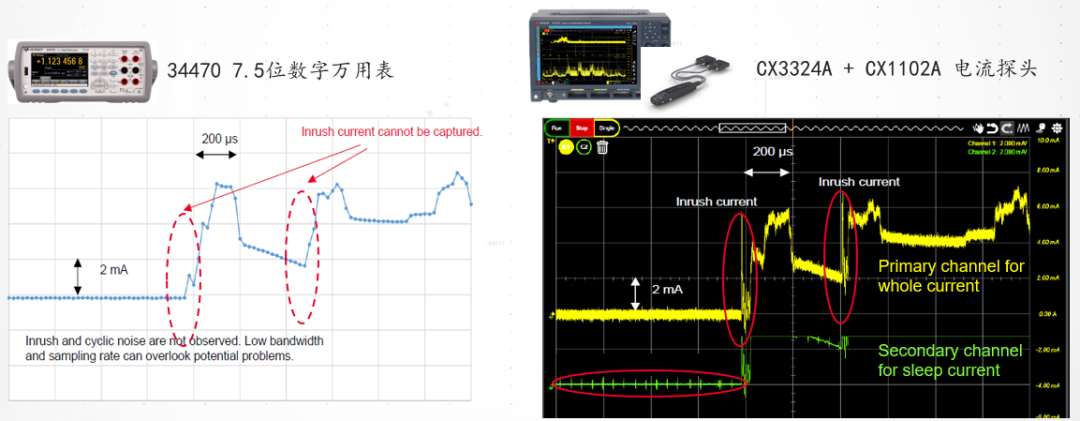

万用表往往采样率不高，无法测量到开机瞬间的瞬态电流以及一些高频信号。

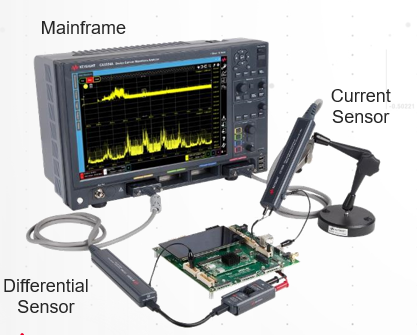

是德科技应用于小电流/动态电流测试的物联网功耗分析神器——CX3300具有以下特性：
- 电流测量范围：150 pA to 1000 A
- 极低的本底噪声：400nv
- ADC位数：14-bir or 16-bit
- 采样带宽：200 MHz (1GSa/S)
- 波形存储深度(记录仪)：100hr X 10Msa/S = 18 TB
这些参数使得CX3300开创了一个新的测试仪表类型，让以前几乎无法测量的动态电流“精确”，“轻松”的完成。

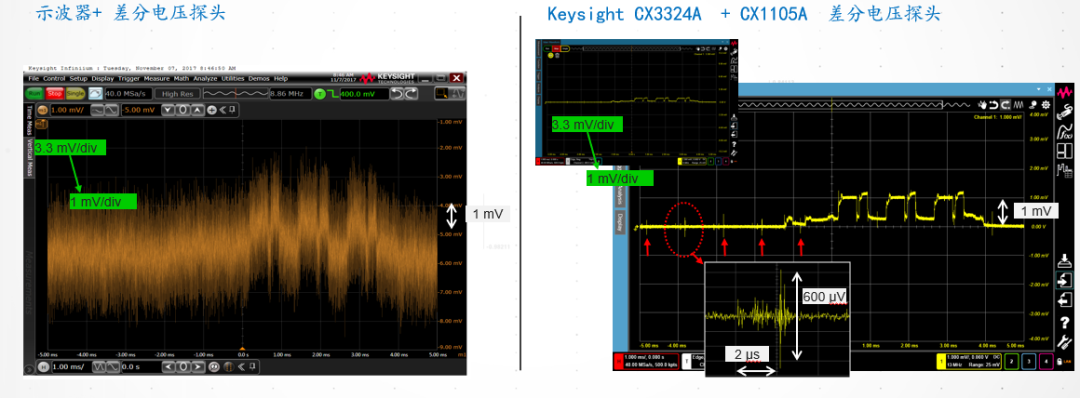

搭配CX1105差分探头或者CX1151转接器，CX3300不仅能完成电流测试，也可以进行电压的精确测量，由于机器本底噪声低至400nv，CX3300可用于测量电源或者LDO产品的纹波噪声。
通过下面的视频演示，将更直观的展示CX3300在动态电流，以及电源纹波噪声测试上的能力。
