汽车电动尾门控制器终检测试
2025-04-14

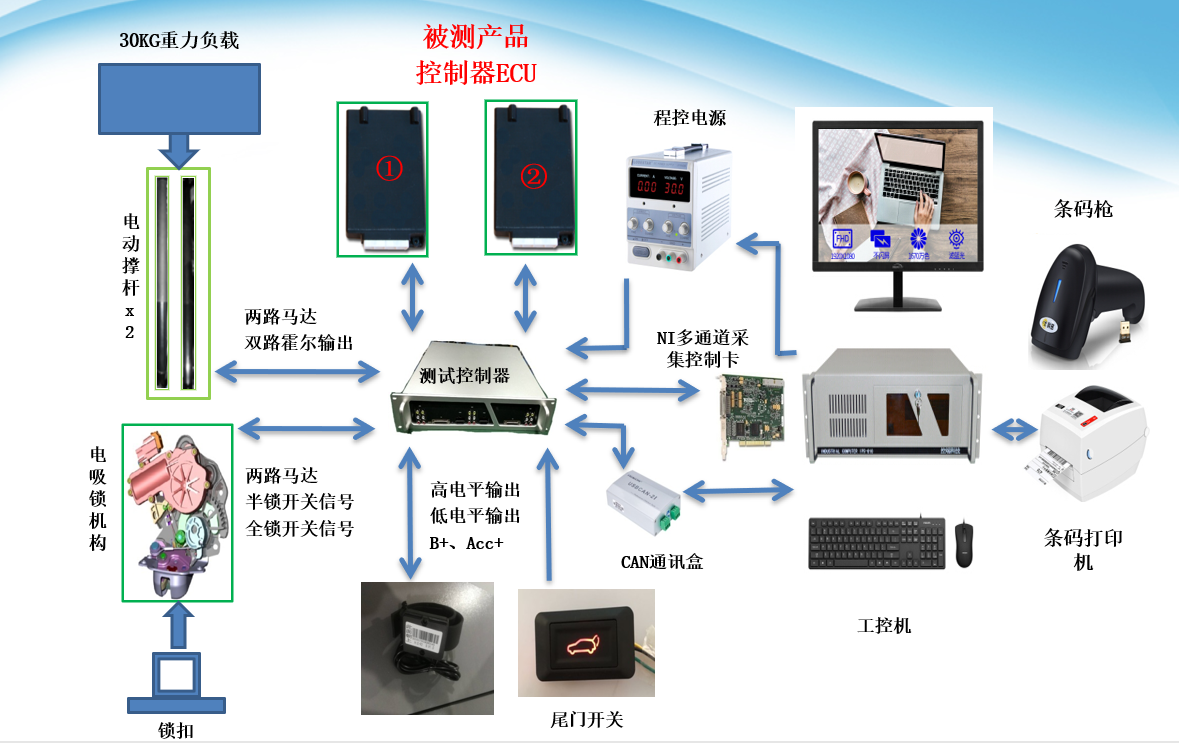

汽车电动尾门控制器终检测试台框图


系统框图


创建这个汽车电动尾门控制器终检测试系统方案,主要是为了实现以下几点的自动测试功能:

1、对电动尾门撑杆 的完整工作过程进行监测,以 0.1 秒为单位对各工作部件的 电流、电压、霍尔脉冲累计数量、各开关及指示灯状态 进行监测。
2、对各个开关进行模拟触发。 可模拟 脚踢触发工作;也可模拟手动按开关触发工作。
3、 CAN通讯。模拟档位、点火开关、钥匙等信号,综合测试ECU的整体逻辑性能。
4、复位机制。当工作异常时,系统可一键复位。
5、检测控制电压的时间与电压值并显示出来,例如:

  1.  吸锁电压、吸锁时间、吸锁回位电压、吸锁回位时间,并绘制出时间-电压 波形图
  2.  解锁电压、解锁时间、解锁回位电压、解锁回位时间,并绘制出时间-电压 波形图
  3.  撑杆霍尔信号数(同一撑杆两路信号相位差及幅值、实时方波脉冲数)-控制电压-控制时间-控制电流
  以上信号可以合并在一张图上显示出来。

6、实现电尾控制策略的逻辑 ,并且每一分步骤可控
  1. 短按尾门外把手(长按遥控钥匙或脚踢,这两种信号输入给ECU,ECU模拟拉外把手信号)→BCM→BCM输出解锁信号
  2. 解锁信号→解锁→解锁回位→撑杆推开→到达开门预定位置
  3. 解锁信号→撑杆收缩→半锁信号触发→吸锁开始→全锁信号触发→吸锁停止并回位
7、条码枪扫描等可以读取,条码打印机打印内容可设置,完成测试后可提示扫条码,并打印预先设定好格式的内容
8、这套系统可以测试控制器,也可以单独测试一脚踢传感器
9、高低电压供电测试。(模拟汽车电池供电的正常波动)
10、每一个产品的测试结果都可以生成测试报告,包括工作过程的数据,可做到有据所查
11、将测试结果存入MES或是数据库,做到测试结果可追踪记录。同时数据汇总,方便进行SPK计算。

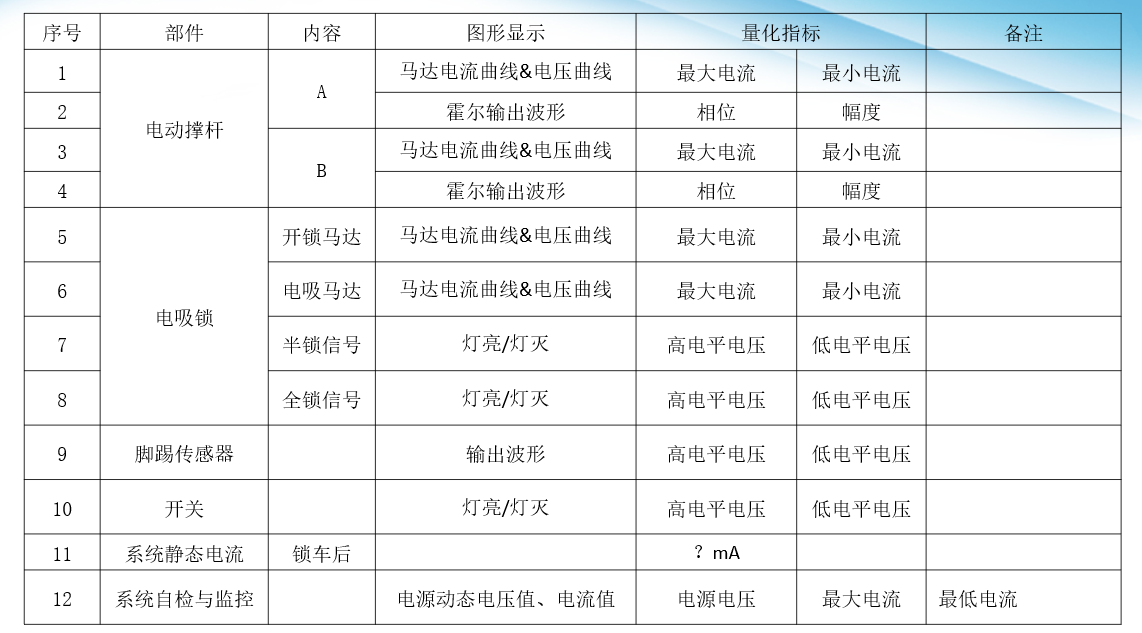

系统技术指标
