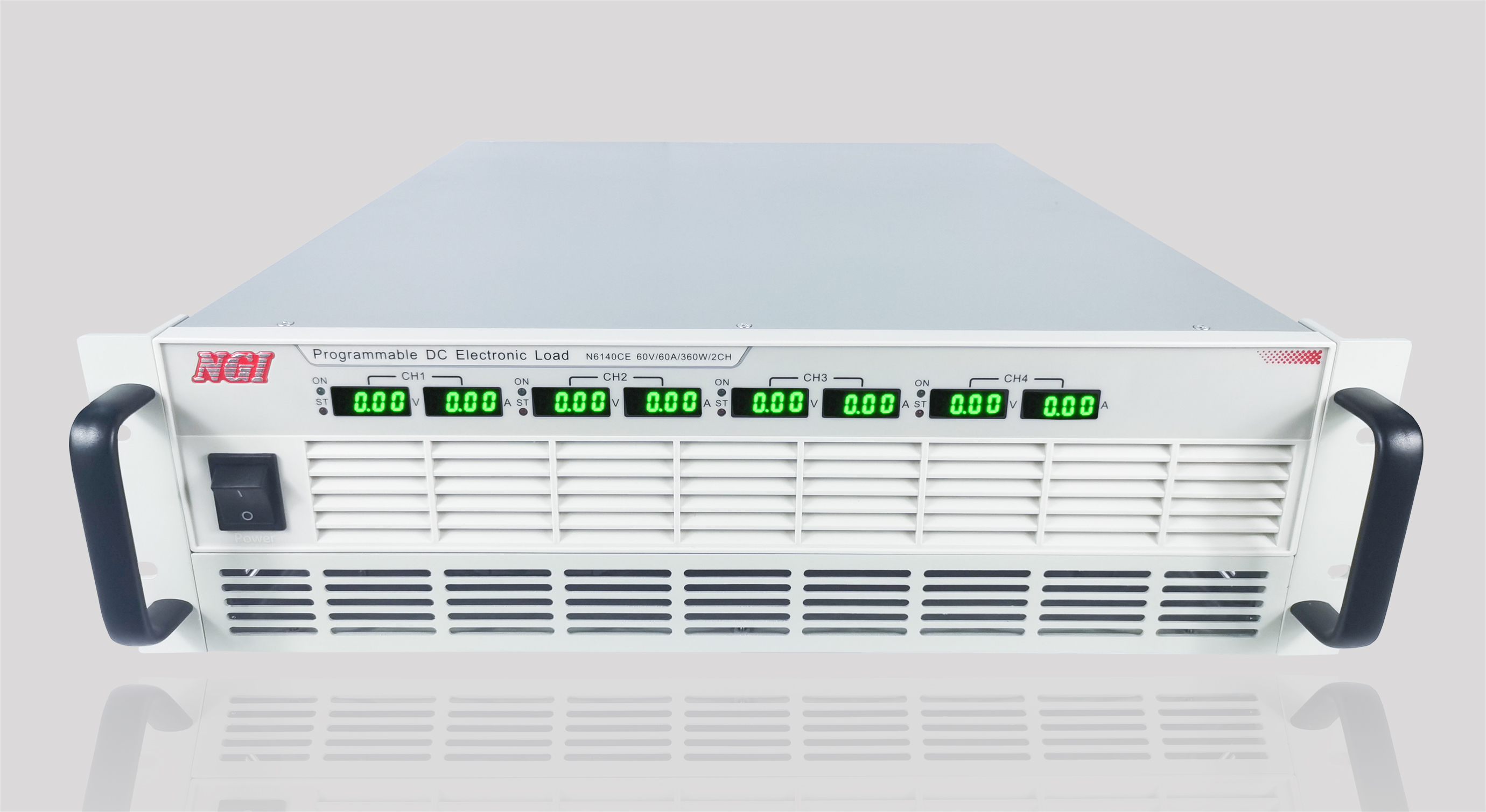

N6140系列四通道多功能直流电子负载
N6140系列四通道多功能直流电子负载为NGI公司基于多年电源、电池等相关测试应用经验而开发的一款高精度、高可靠性、高集成度、高性价比、全功能（恒电流、恒电压、恒功率、恒电阻）可编程电子负载产品。N6140系列根据不同功率设计为19英寸2U/3U标准机箱，支持序列测试、OCP测试、纹波测量、短路测试、Von/Voff等多种功能，并支持LAN通讯控制。N6140系列在绝大部分集成测试应用中可代替中小功率单体电子负载为用户大幅节省成本。
产品详情
电压纹波测量
功能强大的自动测试模式
产品型号
| 型号 | 通道数 | 电压 | 电流 | 功率 | 精度 | 分辨率 | 通讯接口 | 尺寸 | |
|---|---|---|---|---|---|---|---|---|---|
| N6140AP | 4 | 20V | 5A | 60W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 0.1mV/0.01mA | LAN | 2U | |
| N6141BP | 4 | 60V | 30A | 180W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 2U | |
| N6142BP | 4 | 150V | 30A | 180W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 2U | |
| N6140CP | 4 | 60V | 60A | 360W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 3U | |
| N6141CP | 4 | 150V | 60A | 360W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 1mV/1mA | LAN | 3U | |
| N6142CP | 4 | 600V | 15A | 360W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U | |
| N6140DP | 4 | 60V | 90A | 540W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 3U | |
| N6141DP | 4 | 150V | 90A | 540W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 1mV/1mA | LAN | 3U | |
| N6142DP | 4 | 600V | 30A | 540W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U | |
| N6140AE | 4 | 20V | 5A | 60W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 0.1mV/0.01mA | LAN | 2U | |
| N6141BE | 4 | 60V | 30A | 180W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 2U | |
| N6142BE | 4 | 150V | 30A | 180W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 2U | |
| N6140CE | 4 | 60V | 60A | 360W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 3U | |
| N6141CE | 4 | 150V | 60A | 360W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U | |
| N6142CE | 4 | 600V | 15A | 360W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U | |
| N6140DE | 4 | 60V | 90A | 540W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 0.1mV/0.1mA | LAN | 3U | |
| N6141DE | 4 | 150V | 90A | 540W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U | |
| N6142DE | 4 | 600V | 30A | 540W | 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. | 1mV/0.1mA | LAN | 3U |
*以上规格如有更新，恕不另行通知
显示全部
产品特点
■ 功率范围：60W/180W/360W/540W
■ 电压范围：0~20V/0~60V/0~150V/0~600V
■ 电流范围：0~5A/0~15A/0~30A/0~60A/0~90A
■ 工作模式：CC、CV、CP、CR、CCD
■ 单机4通道，通道间隔离
■ 电压纹波测量功能（部分型号支持）
■ 支持带/卸载锁存功能、模拟短路功能
■ 支持OCP测试功能
■ 支持LAN通讯控制，LAN双接口
■ OCP/OVP/OPP/OTP多重保护
功能与优势
电压纹波测量负载支持电压纹波（Vp-p）测量。通过对电压和电流信号进行调理，再运用专业算法，可根据实际需求计算纹波峰峰值和有效值，结合波形数据输出功能，可进一步分析纹波频率成分等各项参数。
功能强大的自动测试模式自动测试模式可快速便捷获取多种参数，在预先设定好测试步骤及参数后无需人工干预。能够极大的提高产线效率，有利于高层次和大规模自动化集成。
应用领域

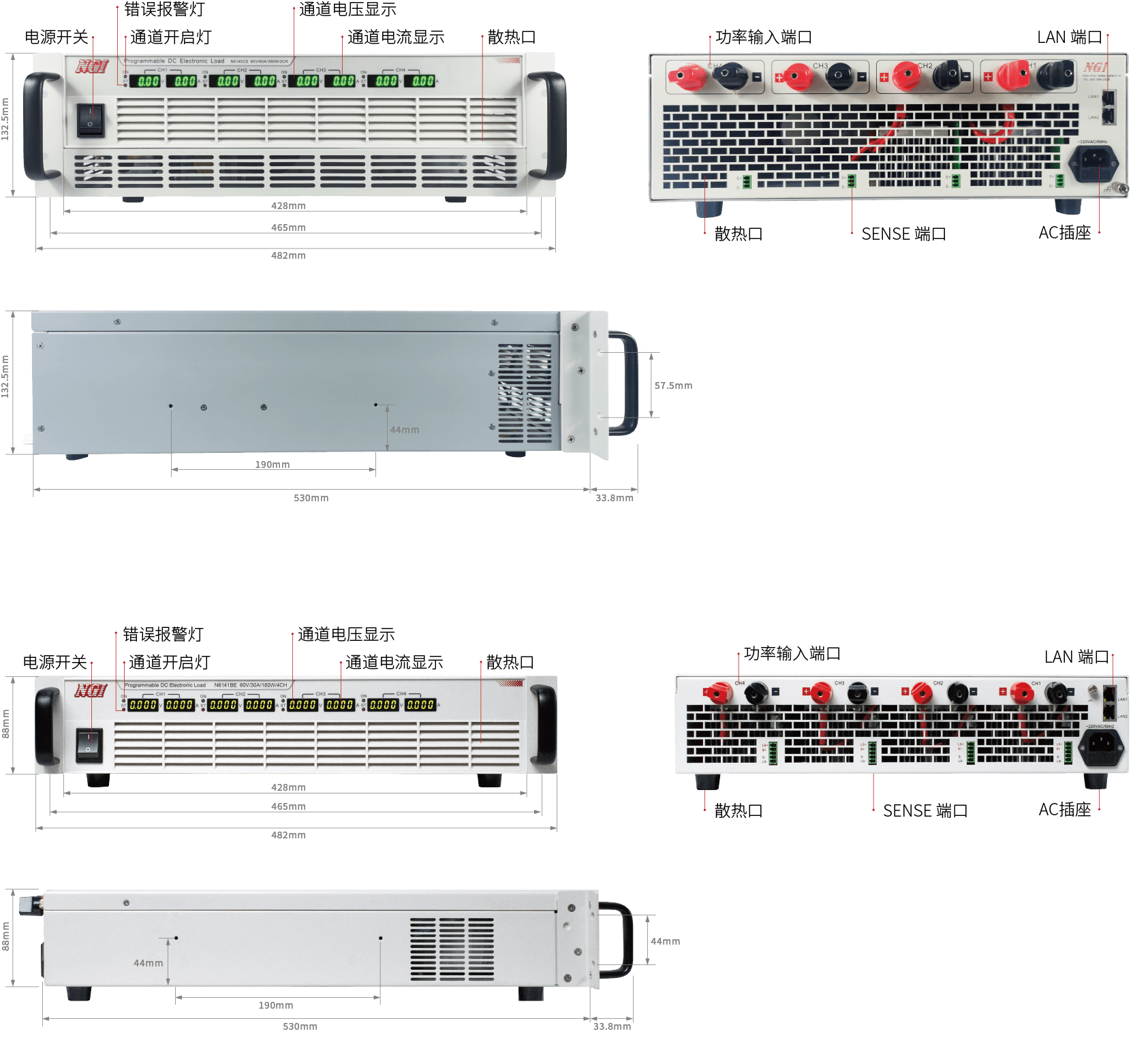

产品尺寸
