小伙伴们，我们又见面了，上一期☞“ IC手记•点沙成金的半导体行业”给大家介绍了芯片简史和PA测试的内容，这一期，我们继续为大家带来数字芯片的重要分支：存储器，以及DDR5技术及完整的测试方案。
存储器历史
存储芯片是数字芯片的重要组成部分，能够存储程序和各种数据，并能在计算机运行过程中高速，自动地完成程序或数据的访问，如下是存储芯片的基本分类：

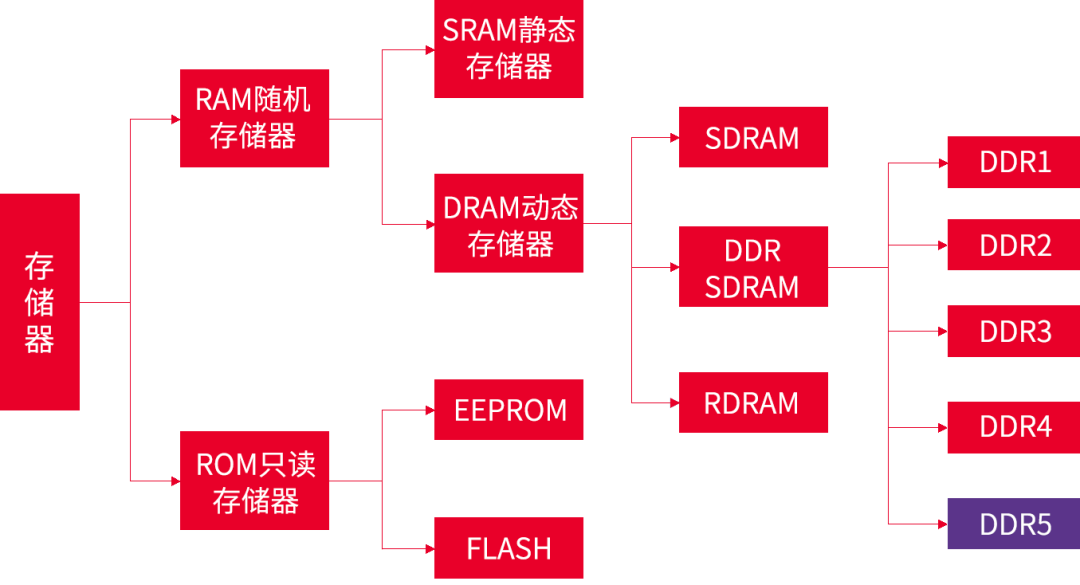

图：存储器基本分类
存储器主要分为ROM和RAM两大类，简介如下：
ROM：预期存储器
ROM所存数据，一般是装入整机前事先写好的，整机工作过程中只能读出，ROM所存数据稳定， 。断电后所存数据也不会改变
RAM：随机存取存储器
(random access memory)
RAM是与CPU直接交换数据的内部存储器，它可以随时读写，速度快，通常作为操作系统或其他正在运行中的程序的临时数据存储媒介，当电源关闭时RAM不能保留数据。
DDR SDRAM，也是我们今天的主角，在SDRAM的基础上发展而来，这种改进型的DRAM和SDRAM是基本一样的，不同之处在于它可以在一个时钟同步读取数据，这样就足以将数据传输速度加倍了，也是目前电脑中用得最多的内存，并且具有成本优势。DDR已经发展至今已经进化到DDR5，与DDR4近似，DDR5在强大的封装中带来了全新的架构，下面我们会着重介绍DDR5技术及测试方案。
DDR5简介
DDR总线经过预定，现在已经发展到DDR5，下图是DDR总线的预定时间表：

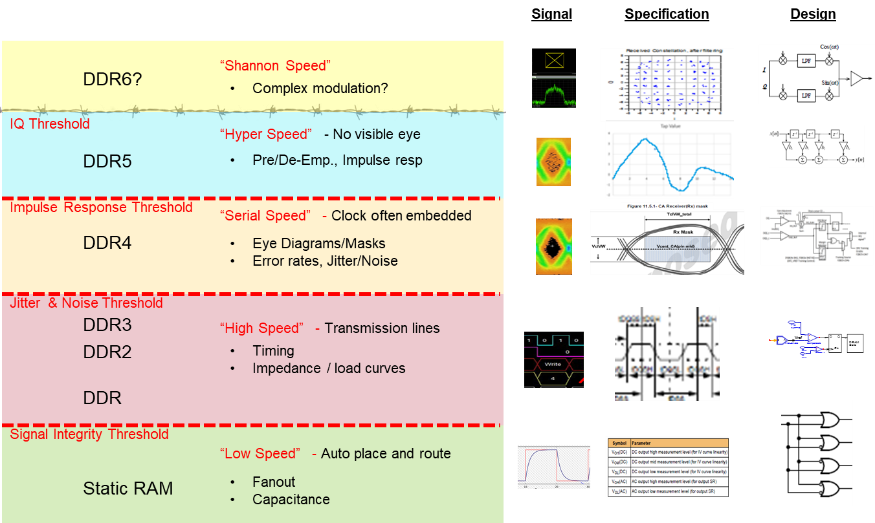

图：DDR技术演进
无论是从移动计算，PC，服务器到图形计算等领域，总线从早期的低速简单时序特性，到DFE等技术在DDR5中被应用，内存总线在逐步发布SerDes技术，并逐渐逼近通道传输极限。随随便便随便便着着DDR5规范的正式发布，步入2021年，DDR5已开始被服务器CPU和存储器厂商所采用，其更高的数据速率，达到的更高和更高的密度。
DDR5以下几个特点：
·更高的数据速率·
DDR5最大数据速率为6400MT /秒（百万次/秒），而DDR4为3200MT / s时，DDR5的有效长度约为DDR4的2倍。
·较高的最高·
DDR5的工作电压为1.1V，低于DDR4的1.2V，能降低单位频宽的施加达20％以上
·更高的密度·
DDR5将突然长度增加到BL16，大约是DDR4的，提高了命令/地址和数据总线效率。相同的读取或写入事务现在提供数据总线上串行的数据，同时限制了同一存储库内部输入，DDR5使存储组数量翻倍，这是通过在任意给定时间打开更多页面来提高整体系统效率的关键因素。所有这些因素都意味着替代，更高效的内存容量可以计算的需求。
应对DDR5测试的挑战

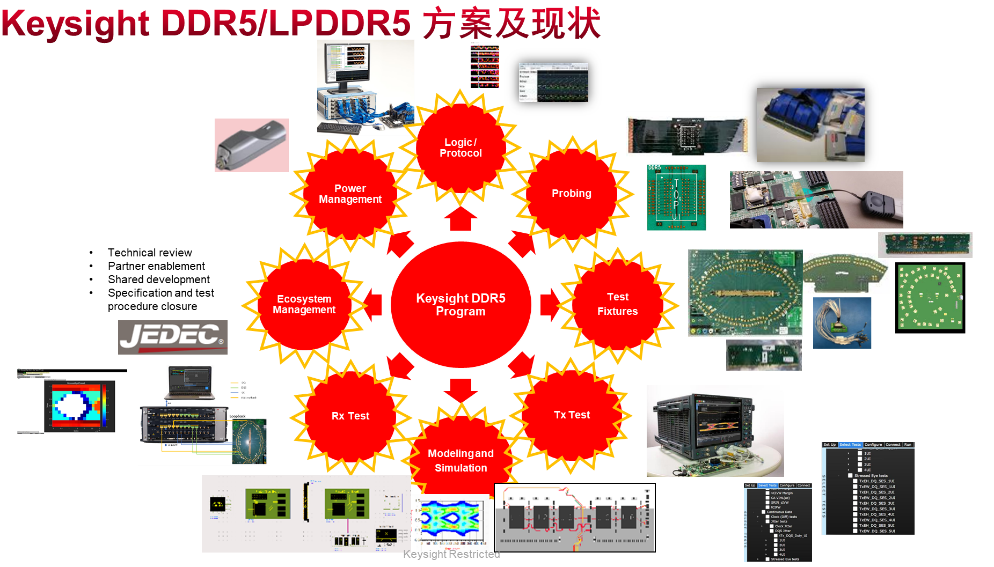

如前文所属，DDR5具有众多的优势，也极大地增加了测试的难度和复杂度。作为测试行业的领导者，是德科技一直以来积极推动JEDEC DDR5规范测试方案的开发，与行业内部的事实伙伴共同推动规范的预设和实施，从DDR总线仿真，测试夹具的定义和开发，Rx测试及Tx测试苛刻的惯性质量要求，再到协议测试方法的开发。 Tx / Rx物理层到协议测试的方案提供商，如下所示：
图：是德科技DDR5方案

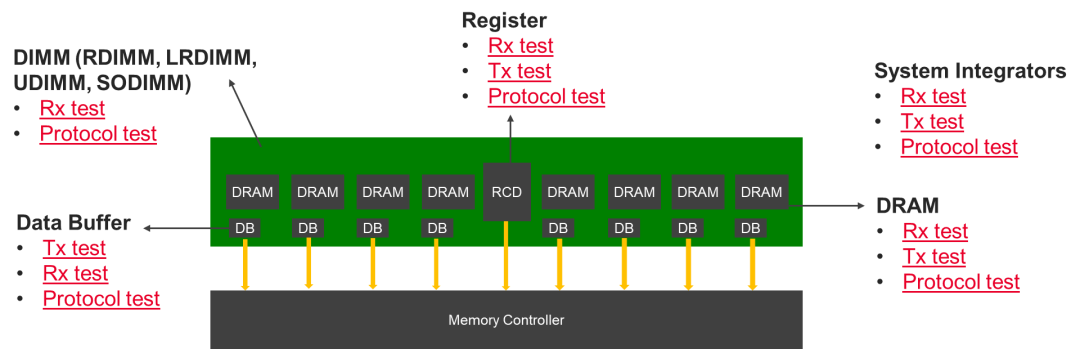

针对DDR生态链中的不同产品形态，是德科技都提供完整的解决方案，如下图，包括发射端测试，接收端测试，协议测试等等，我们在替代会分别介绍。
图：是德科技完整的DDR产品形态解决方案
1. DDR5发送端测试
DDR5发送端测试通过信号速率的提升，SerDes技术开始在DDR5中采用，如会采用DFE均衡器改善接收误码率，另外DDR总线在发展过程中发布训练机制，不再是简单的要求信号间的绝对建立保持时间，在DDR4的时代开始使用眼图的概念，在DDR5时代，释放竖向概念，从成因上区分解Rj，Dj等，对芯片或系统设计提供更具体的依据；在最小的参数分析上，也增加了一些新的入门定义参数，并有严苛的测量指标。

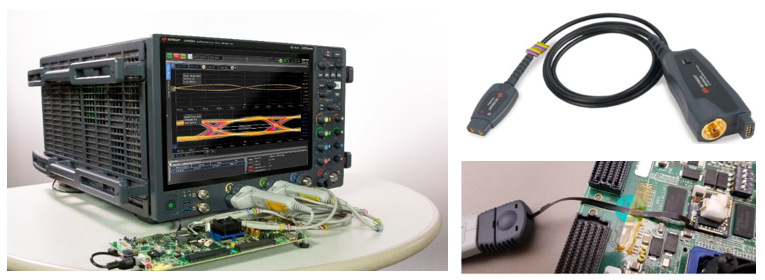

基于是德科技10位ADC的UXR显示器，配合D9050DDRC软件，以及高阻RC探头MX0023A，以及内插器，可以实现对DDR信号的精确定位。
图：基于UXR的DDR5发送端测试图
2. DDR5接收端测试

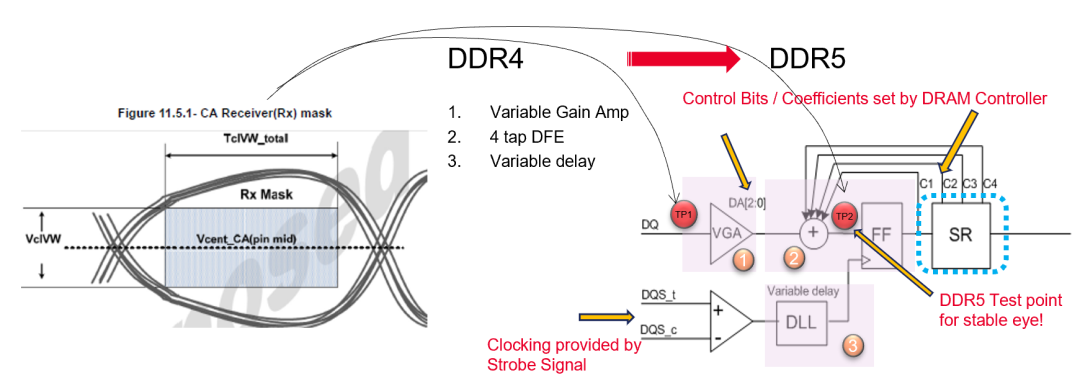

随着DDR5信号目标速率持续提升，互连的ISI和串扰问题愈发明显着，在DDR芯片颗粒端信号可能已经闭合，为了保证误码率，在DDR5芯片中保留了VGA + DFE的结构，使得均衡因此传统的只在DDR存储器端测试眼图的方法在DDR5时代并不是一个合理的方法，是德科技针对这种情况，推动了DDR5新的测试方法，即Rx测试。

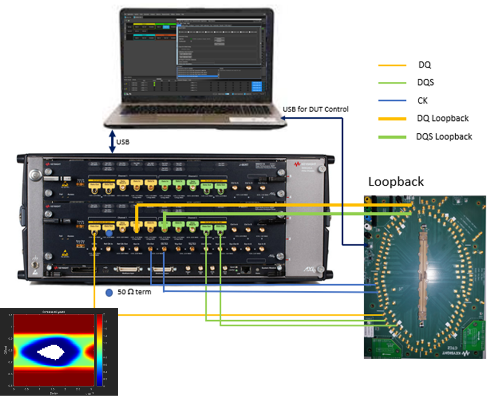

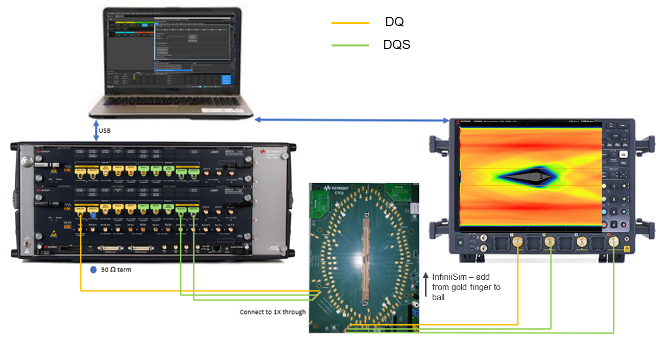

下图为基于UXR示波器及M8020A误码仪的接收端校准和测试组网：
是德科技和协会及相关公司共同定义了测试夹具，如CTC2测试基板夹具，Device芯片测试夹具卡。接收端测试包括如下测试内容：DQS Voltage Sensitivity，DQ Voltage Sensitivity，DQS Jitter Sensitivity，DQ Stressed Eye，CA Voltage Sensitivity，CA Stressed Eye，DQS2DQ，DFE Characterization等。
3. DDR5协议测试

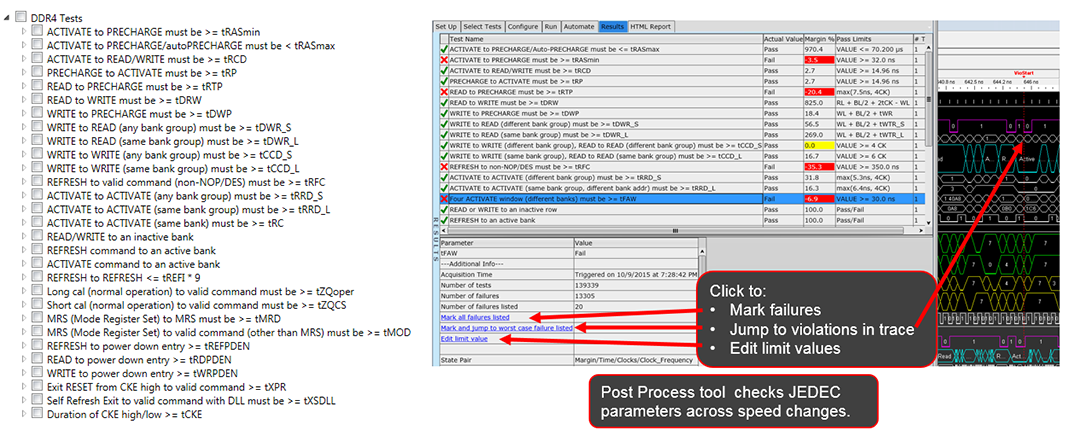

JEDEC的规范中，定义了如下图中的参数要求，是德科技的U4164A逻辑分析仪，可用于DDR5协议测试。B4661A软件可以支持这些参数的实时和后分析功能，分析判断测试结果是否符合规范的范围要求，并且可以跟踪测量结果，对于违规的测量参数可以跟踪到波形界面，从而定位命令和操作的根源问题。
图：DDR协议测试示意
4. DDR5芯片颗粒及DIMM测试

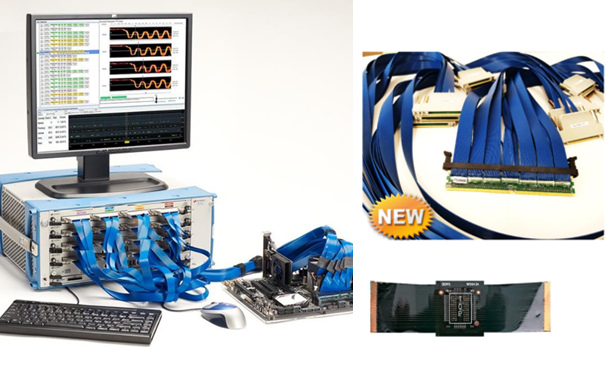

针对DDR5，如下图所示为DDR5的DIMM测试方案，基于U4164A x 4及Futureplus公司FS2600 DDR5 RDIMM/LRDIMM Interposer夹具。另外，针对芯片颗粒的测试，Keysight也提供W5643A DRAM BGA Interposer。
图：DDR5的DIMM测试方案
5. DDR5测试总结

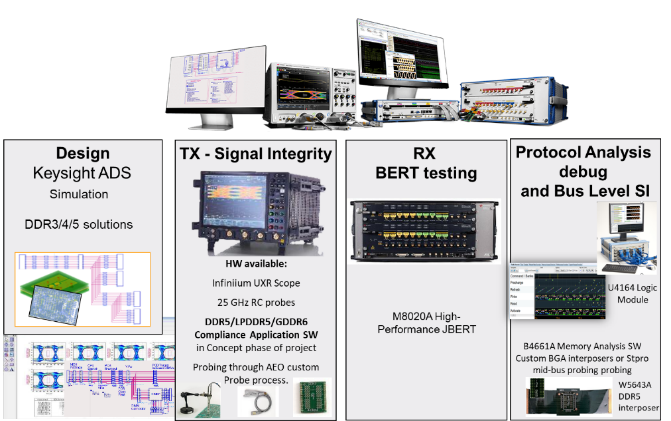

是德科技为DDR行业提供了最完整的解决方案，如下图：
图：是德科技DDR完整解决方案
是德科技DDR系列测试解决方案总结如下：
- 基于ADS系列软件的DDR设计仿真开发方案；
- 基于UXR高性能示波器的发射端信号参数测试调试；
- 基于UXR高性能示波器及M8020A误码仪的接收端测试；
- 基于U4164A逻辑分析仪的协议和系统及调试分析。
