菊水课堂——交流电源的基础知识②

在上一期的交流电源的菊水课堂中，主要先介绍了一下交流电源的历史以及其种类。而从这期节目开始，我们将带领大家更深入地了解交流电源的基础知识。

发电的原理

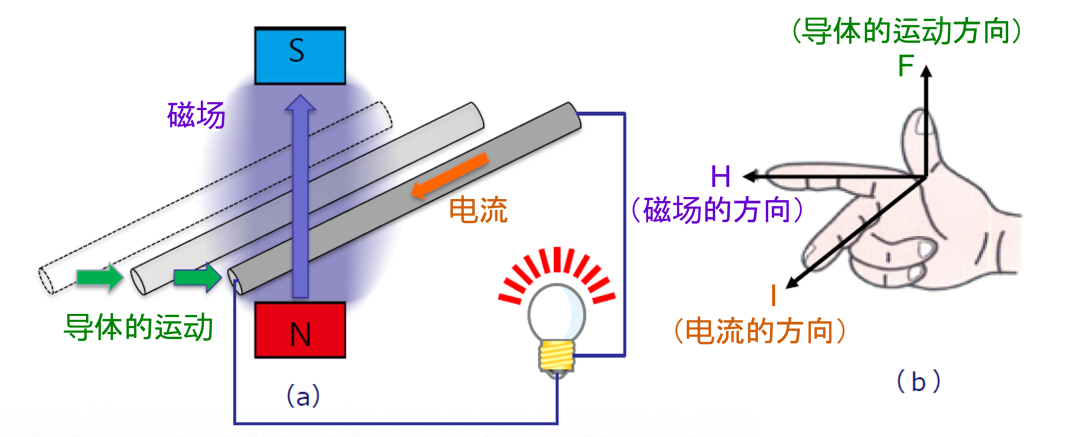

通常情况下在磁铁的周围会产生磁力。而在有磁力的空间中移动导体后，则会发生如「弗莱明的右手法则」中提到的电流。通过下图可知，由于磁铁而产生的磁场中有导体在移动，所以产生了发电。

各种交流种类的基础波形

单相交流

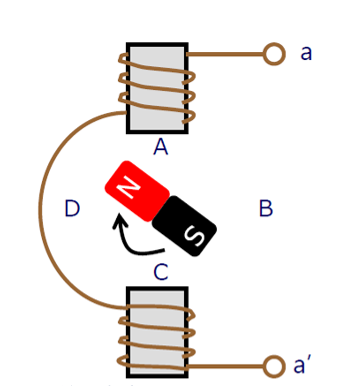

如下图所示，在线圈aa'之间顺时针旋转的磁的N极接近A时，电压为正的最大值而接近B时则会发生发生0V的正弦波电压。

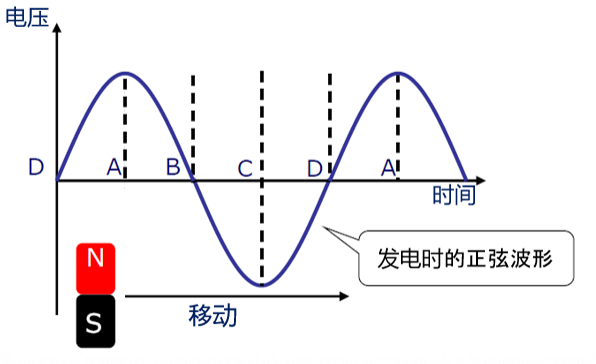

当从N极开始移动时，所产生的电压波形如下图。

三相交流

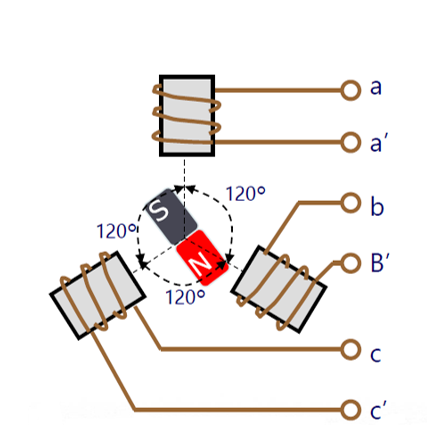

如下图所示，准备两个与aa'线圈相同的线圈，将三个线圈间隔120°来摆放。将磁铁按顺时针旋转，bb'会比aa'晚120°，但会发生相同的感应电动势。而cc'会比bb'晚120°，并且发生相同的感应电动势。此类电压被称为三相交流电压。

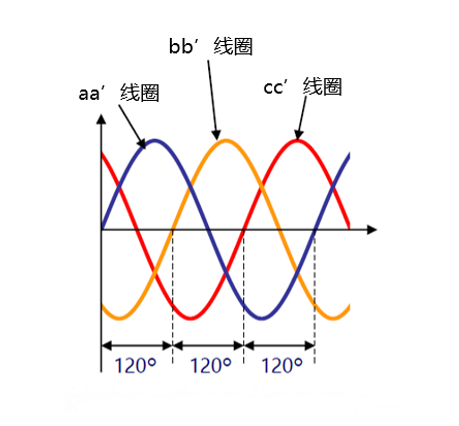

三相交流的电压波形如下图。

有效值与最大值

有效值 RMS：Root Mean Square

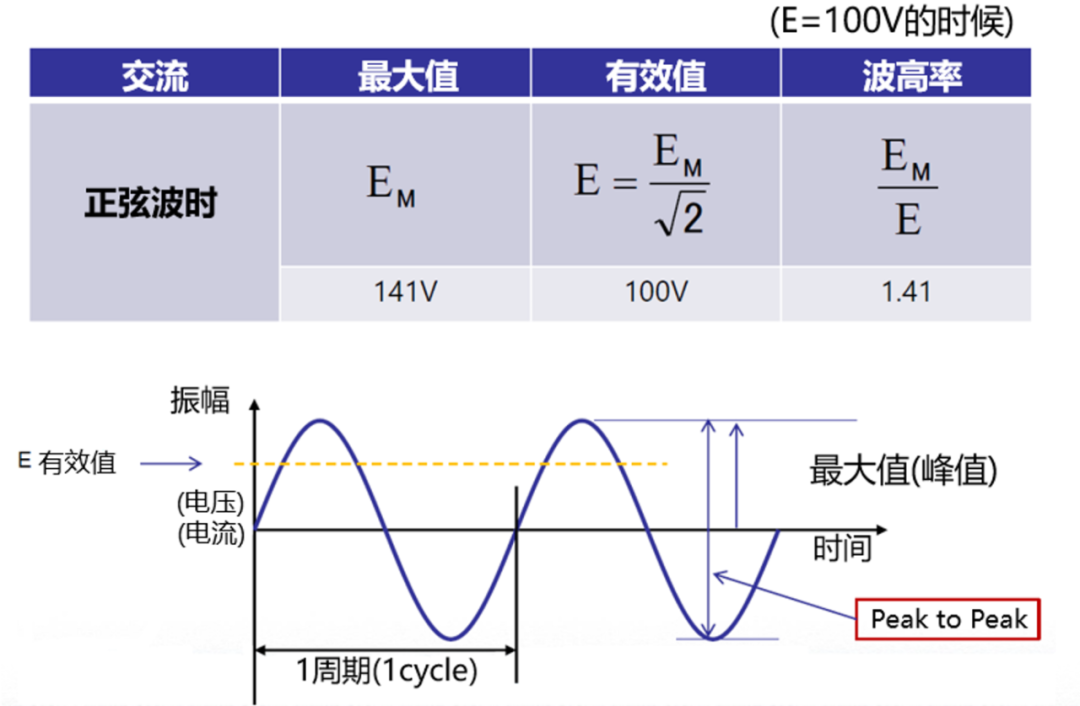

当交流波形为正弦波时，最大值与有效值的关系如下图。

峰值因素与波形因素

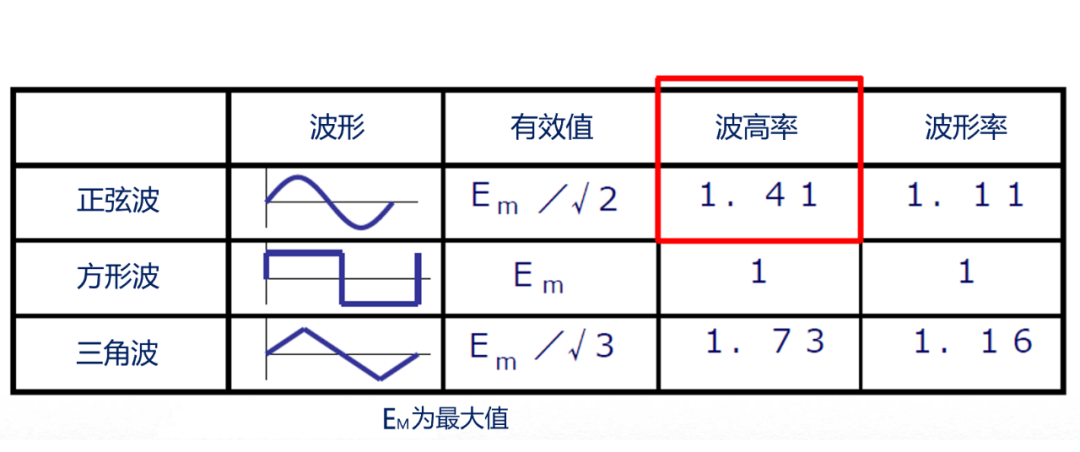

关于交流波形的专业术语有：最大值、有效值、平均值、波高值、波形因素、峰值因素等。其中波高率也被称为Creast Factor。

峰值因素＝最大值÷有效值

波形因素＝有效值÷平均值
