日本菊水 PCR-LE2 系列多路输出交流安定化电源

产品详情

概要

PCR-LE2 系列是以 PCR-LE 系列为基础，以一台主机即能通过面板操作切换进行同一容量的单相输出/单相 3 线输出/三相输出的模式。
集中了 PCR-LE 系列同样的基本性能，并将功率单元部与 PCR-LE 系列实行共通，因此与单相/单相 3 线/三相等个别系统分别设置相比，操作更加简便，并有利于空间的有效使用。6kVA、9kVA、12kVA、18kVA、27kVA 的 5 种型号。

特长

宽输出量程也，可直流输出
- 输出额定电压（AC）: 1 ～ 300V
- 输出额定频率: 1 ～ 999.9Hz
- 输出额定电压（DC）: ± 1.4 ～± 424V
另外，可实现DC输出和AC+DC输出。可在化学及物理等广泛的领域内使用。
响应选择
按照负载条件及用途，可选择内部放大器系统的响应（应答速度）。
- 通常速度（MEDIUM）: 在各种电源环境试验中
- 高稳定性（SLOW）: 在EMC试验站点用供给等中
模拟电源线异常
在AC模式下使用时，可通过停止PCR-LE2系列的输出、电压跌落（dip），电压上升（pop），来模拟电源线的异常。可用于整流电源及电子仪器等的试验。
各种计测功能
可测量输出的实际有效值电压/电流、峰值电压/电流、有效功率/视在功率、功率因素。可分析输出电流的高次谐波（可达40次）。
时序功能
输出电压/频率/波形可随时间变化，能够自动执行电源环境试验。除AC输出以外，也可实现DC输出及AC+DC输出的时序。可设定0.1ms的分辨率，并搭载初始相位设定、相位骤变、跳跃功能、暂停功能。
传感检测、电压补偿调节
即使装置在远离负载仪器的地方，也能对电压降低进行补偿，稳定负载端的电压（有效值）。在传感检测中，有硬件传感检测和软件传感检测。可按照负载条件及使用用途区别使用。
输出电流控制
利用可选（时间、连续）的跳闸电流限制功能，可稳定控制输出电流（实际有效值），实现连续运转动作。在电力设施（分电盘、断路器、配线设施等）稳定的条件下，可进行通电试验。
节能功能（节电功能）
- 睡眠功能
  一定时间无输出后，功率单元会进入休眠状态，这样可抑制电力消耗。
- 节能运转功能
  可以利用节能运转功能，根据负载大小的需要，只提供负载所需要的功率。
外部通信
RS232C（标配）。通过选购件，可使用GPIB、USB、LAN进行远程遥控。由于LAN支持LXI规格，因此可获得性价比较高的系统结构。
存储功能
主机存储器上共计可存储99个波形库番号，包括输出频率、电压（AC/DC）、和一个周期的波形数据。
另外，可以在USB存储器上保存主机存储器内容、面板设置、电源线异常仿真、时序数据。
支持标准
可用于IEC61000-3及4系列标准试验系统。选购件中还准备了应用程序软件。详细内容请参照卷末。
远程遥控前面板
前面板可取下使用。可通过选购件的控制面板延长线（选购件：EC05-PCR），作为远程遥控器使用。
伴随反向电流的“系统连接试验”
依照系统联网技术要求方针
通过单元结构获得的卓越维护性能
PCR-LE2系列为单元结构。功率单元可采用1kVA单位进行维护（更换等）。
其他功能
- 设定输出阻抗
- 测量高次谐波
- 软件起动（控制上升时间）
- 固定内部Vcc

产品阵容：

型号	规格

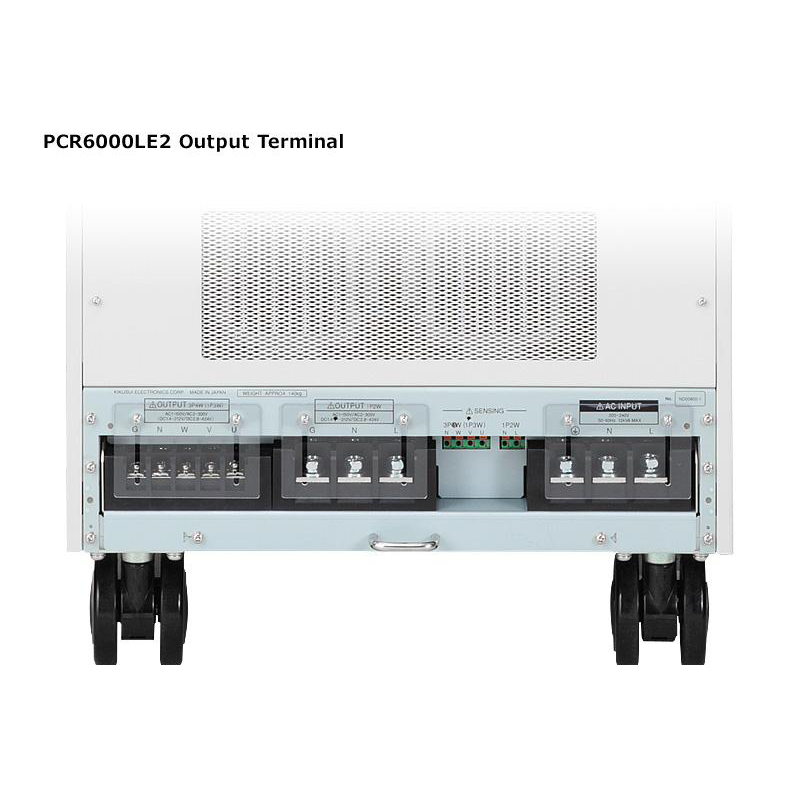

PCR6000LE2	单相6kVA / 单相 3 线4kVA / 三相6kVA/ ,交流1 〜 300V、1 〜 999.9Hz、直流+/-1.4 〜 +/-424V、支持外部信号输入、可作为功率放大动作
PCR9000LE2	单相9kVA / 单相 3 线6kVA / 三相9kVA/ ,交流1 〜 300V、1 〜 999.9Hz、直流+/-1.4 〜 +/-424V、支持外部信号输入、可作为功率放大动作
PCR12000LE2	单相12kVA / 单相 3 线8kVA / 三相12kVA/ ,交流1 〜 300V、1 〜 999.9Hz、直流+/-1.4 〜 +/-424V、支持外部信号输入、可作为功率放大动作
PCR18000LE2	单相18kVA / 单相 3 线12kVA / 三相18kVA/ ,交流1 〜 300V、1 〜 999.9Hz、直流+/-1.4 〜 +/-424V、支持外部信号输入、可作为功率放大动作

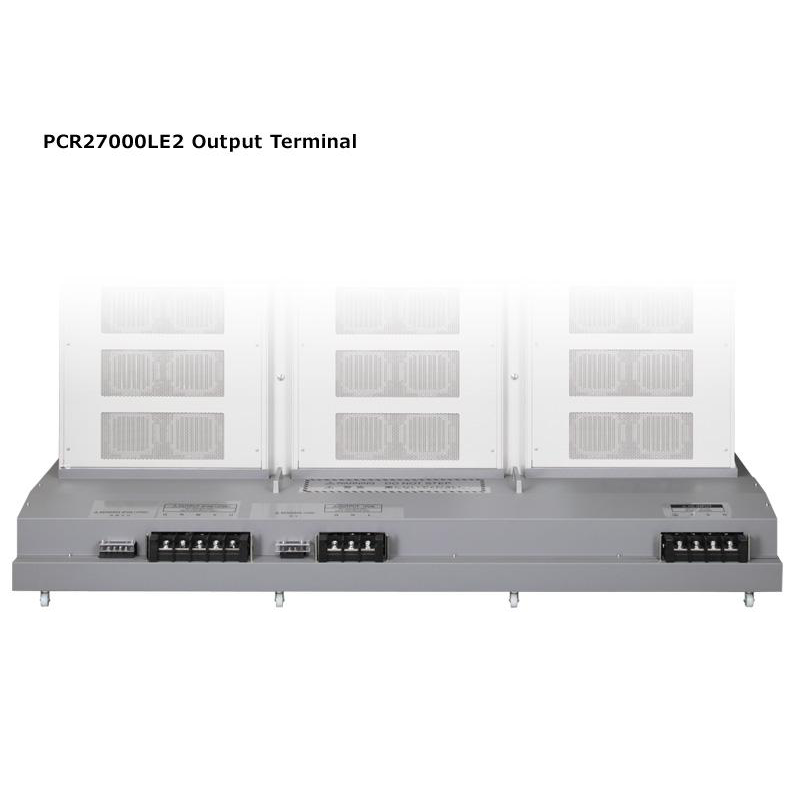

PCR27000LE2	单相27kVA / 单相 3 线18kVA / 三相27kVA/ ,交流1 〜 300V、1 〜 999.9Hz、直流+/-1.4 〜 +/-424V、支持外部信号输入、可作为功率放大动作
