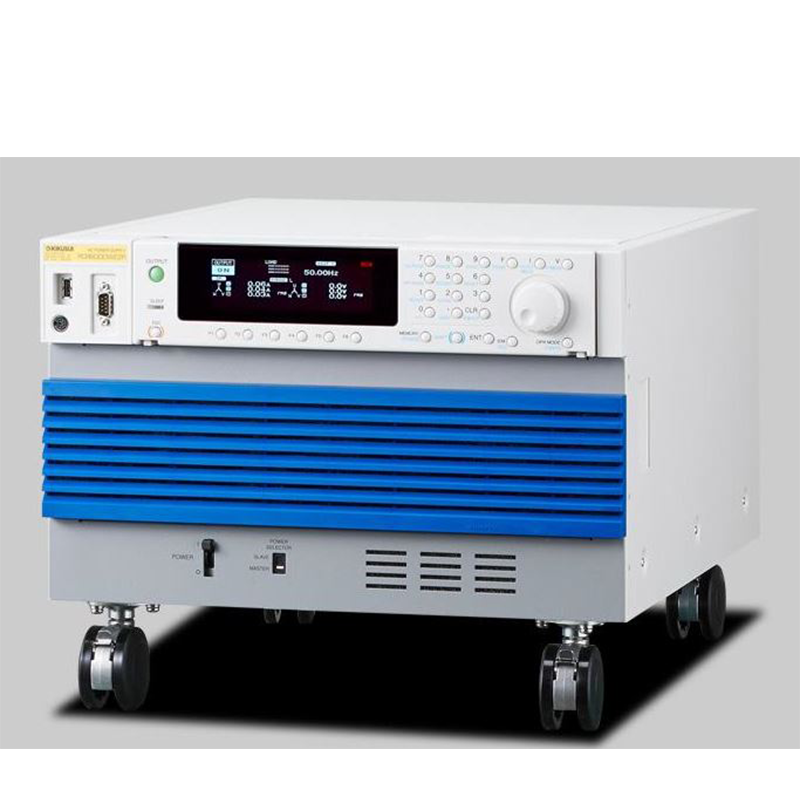

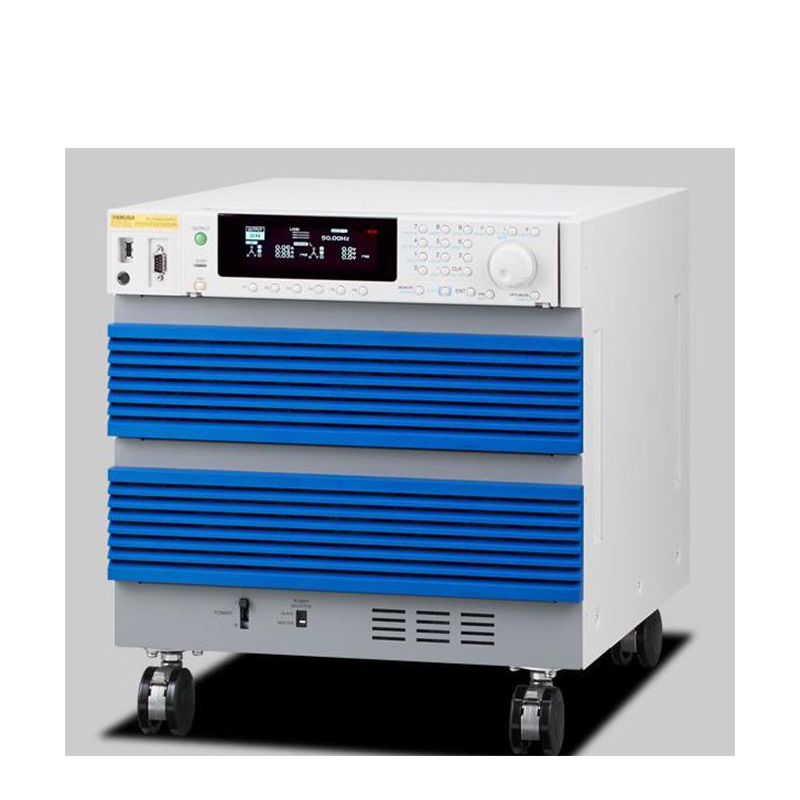

日本菊水 PCR-WE/WE2 系列大容量小巧交流 / 直流稳定电源

产品详情

概要

PCR-WE/WE2 系列是超小型高功率密度，高性能 PWM 变频大容量交流 / 直流稳定电源。最大功率 1kVA，2kVA，3kVA， 6kVA，12kVA，18kVA，24kVA，30kVA， 36kVA 全 15 机型。6U 尺寸具备 6kVA 的高功率密度設計，单一机柜即可实现 36kVA。3kVA 以上的多种机型，可通过切换使用相同容量的单相 / 单相三线 / 三相输出功能（PCR-WE2 系列）。另外，亦有支持电力回收 *1 功能的机型（PCR-WE2R）。此外，还可并联运行 *2 根据电缆大小可扩充到 144kVA。

*1 ：仅适用于型号名称为“R”的三相 200V 输入型号。實驗室內部回收
*2 ：并联运行最多并联 4 台 6kVA 以上的型号，支持不同型号并联运行，每相可达最大功率为 48kVA。

特长

一目了然的紧凑型尺寸！
与相同变频方式的本公司以往产品比较，6kVA 型号实现了 60%以上的大幅小型化。而且功率也提高了约 7%，实现了约 85% 的高效率。
“可以并联运行”最大为 144kVA
并联运行可以用 1 个并联运行电缆（选购件）连接。可以支持不同型号，可以灵活地实现“大容量”。
※仅限 6kVA 以上的型号且输入电压相同。
以单一机柜 36kVA 实现“超高功率密度”
如果电源设置空间不足，大范围提高空间系数的 PCR-WE/WE2 可以对节省空间做出很大的贡献。越是大容量型号，节省空间的效果会越大。
低脉动噪声
用变频方式实现了低脉动噪声。脉动噪声为“0.25Vrms”以下。（1kVA ～ 6kVA 型号）
与线性放大器方式的本公司产品 PCR-LE/LE2 比较，实测值也几乎相同。通常情况下，随着大容量化脉动噪声会逐渐变大，但是 PCR-WE/WE2 同时实现了大容量化和低脉动噪声。
电力回收功能：100%，无时间限制
PCR-WE2R 虽为变频方式却可以 100% 实现反向潮流。此外，不受反向潮流时间限制地实现最大反向潮流功率的 100%。（PCR-LE/LE2 时为 30%）
※仅限实验室内部回收。仅限型号名称末尾带有“R”的三相 200V输入型号。
最大输出频率：5kHz
最大输出频率为 5kHz，支持防卫航空机搭载电子设备的试验。航空机中搭载的小型电机等中有需要承受发动机中发生的剧烈变化 = 电压变动的设备。为了重现这种剧烈的变化，需要可以输出 2kHz 以上频率的交流电源。最大输出频率 5kHz 的 PCR-WE/WE2 系列，即使对于需要高频率的设备也可以轻松地实施试验。此外，通过 6kVA/6U 尺寸的紧凑型设计，无需电源设置专用空间仅用 1 个支架就可以搭建自动试验系统。
“DC 输出”额定功率的 100%
PCR-WE/WE2 对于 AC 额定输出也可以输出 100%DC。

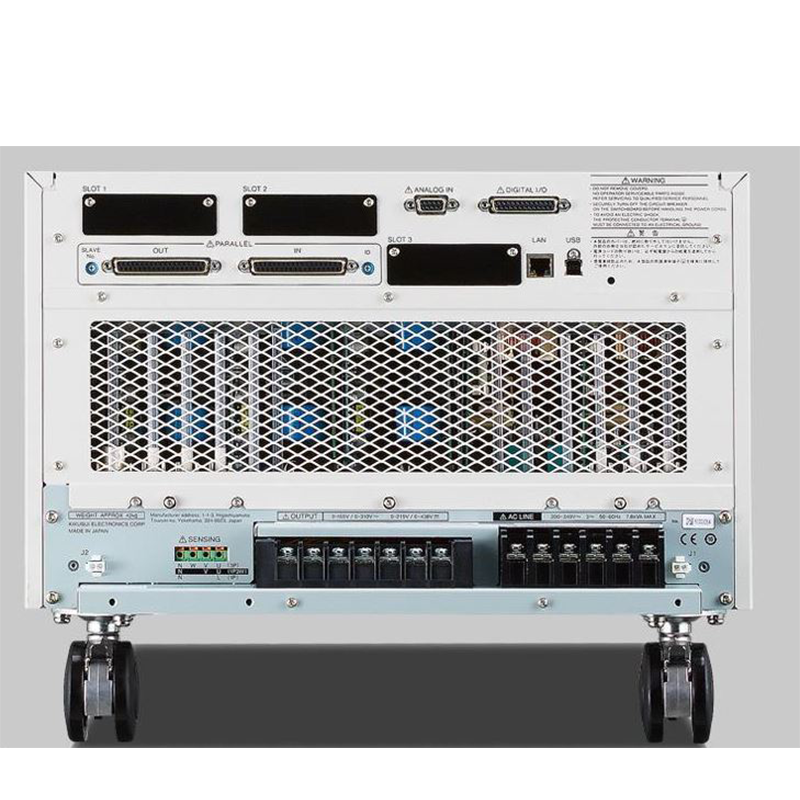

通信 I/F LAN，USB，RS232C 标准搭载
PCR-WE/WE2 中标准搭载了数据接口：LAN，USB，RS232C。（GPIB 为选购件）尤其 LAN 可支持 LXI，可以实现通过电脑，智能手机，平板电脑等的 Web 浏览器进行监控。比如，也可以轻松地实现其他建筑物中的 PCR-WE/WE2 的远程控制，管理。对于电波暗室 / 屏蔽室中使用的交流稳定电源，用 LAN（LXI）应对长距离遥控器也是很重要的因素。另外，如果受到限制与外部的通信，可以通过简易遥控软件(近日开始出售)直接控制电源。
省电功能（省电运行）※6kVA 以上的型号
电源线异常模拟
可以将 PCR-WE/WE2 的输出用停电、电压降低（下降），电压升高（上升）进行电源线异常模拟。可以用于开关电源以及电子设备等试验。

产品阵容：

型号	规格
PCR1000WE	单相 1kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR2000WE	单相 2kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR3000WE2	单相 3 kVA, 单相 3 线 2kVA, 三相 3kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR6000WE2R	单相 6 kVA, 单相 3 线 4 kVA, 三相 6 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR6000WE2	单相 6 kVA, 单相 3 线 4 kVA, 三相 6 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR12000WE2R	单相 12 kVA, 单相 3 线 8kVA, 三相 12 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR12000WE2	单相 12 kVA, 单相 3 线 8 kVA, 三相 12kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR18000WE2R	单相 18 kVA, 单相 3 线 12 kVA, 三相 18 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR18000WE2	单相 18 kVA, 单相 3 线 12 kVA, 三相 18 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR24000WE2R	单相 24 kVA, 单相 3 线 16 kVA, 三相 24 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR24000WE2	单相 24 kVA, 单相 3 线 16 kVA, 三相 24 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR30000WE2R	单相 30 kVA, 单相 3 线 20 kVA, 三相 30 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR30000WE2	单相 30 kVA, 单相 3 线 20 kVA, 三相 30 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR36000WE2R	单相 36 kVA, 单相 3 线 24 kVA, 三相 36 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR36000WE2	单相 36 kVA, 单相 3 线 24 kVA, 三相 36 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
