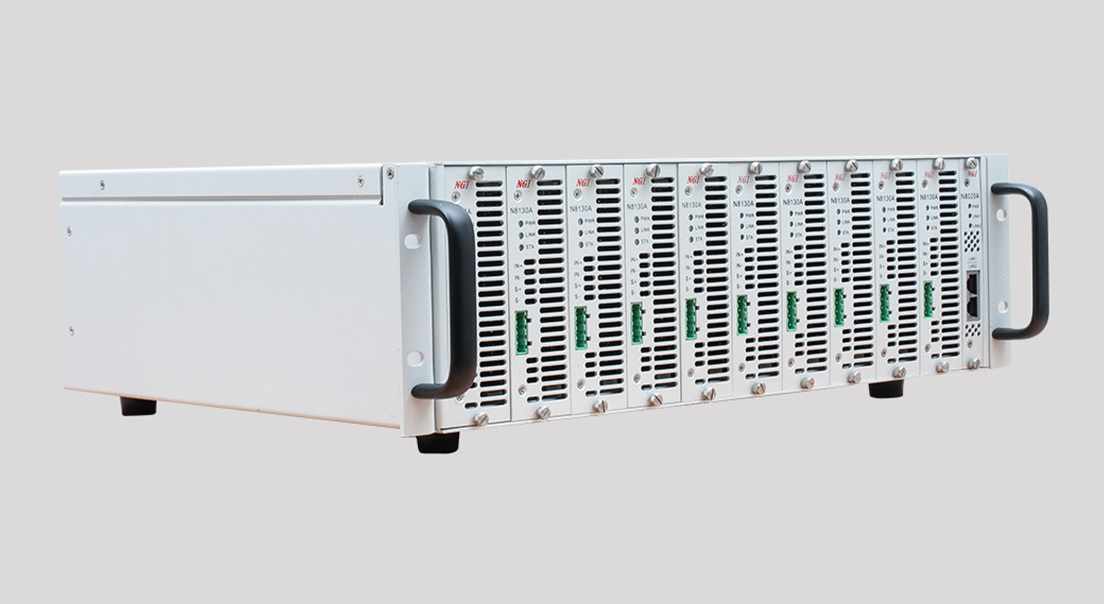

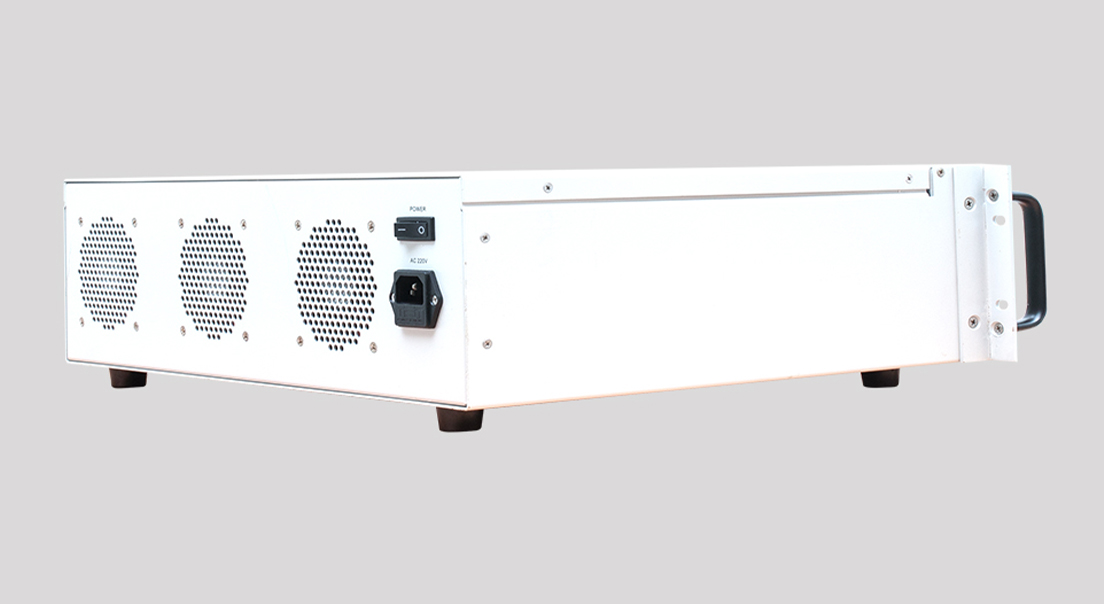

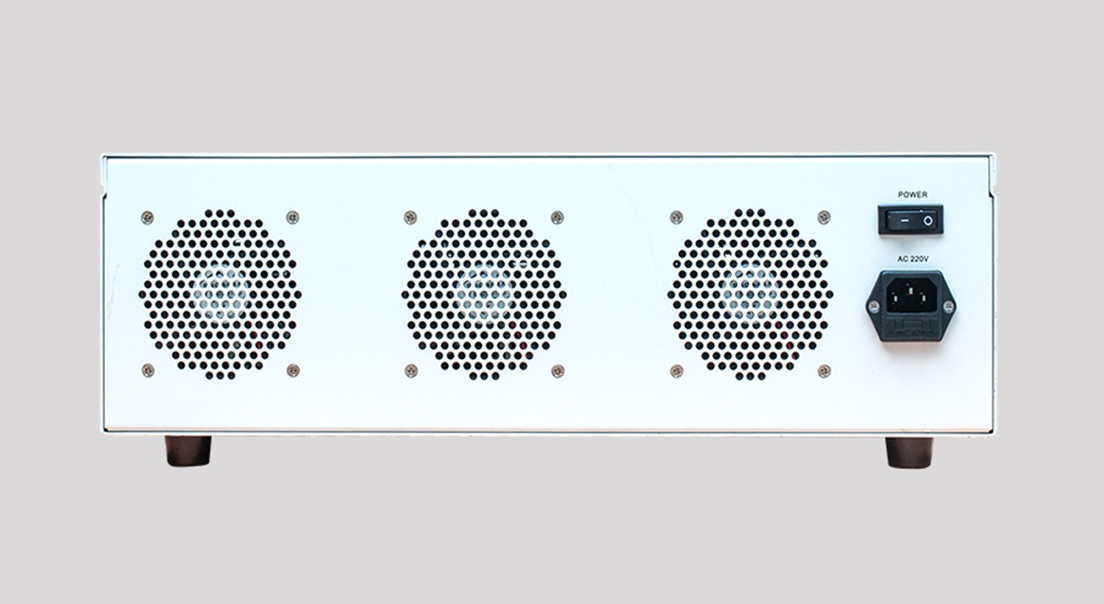

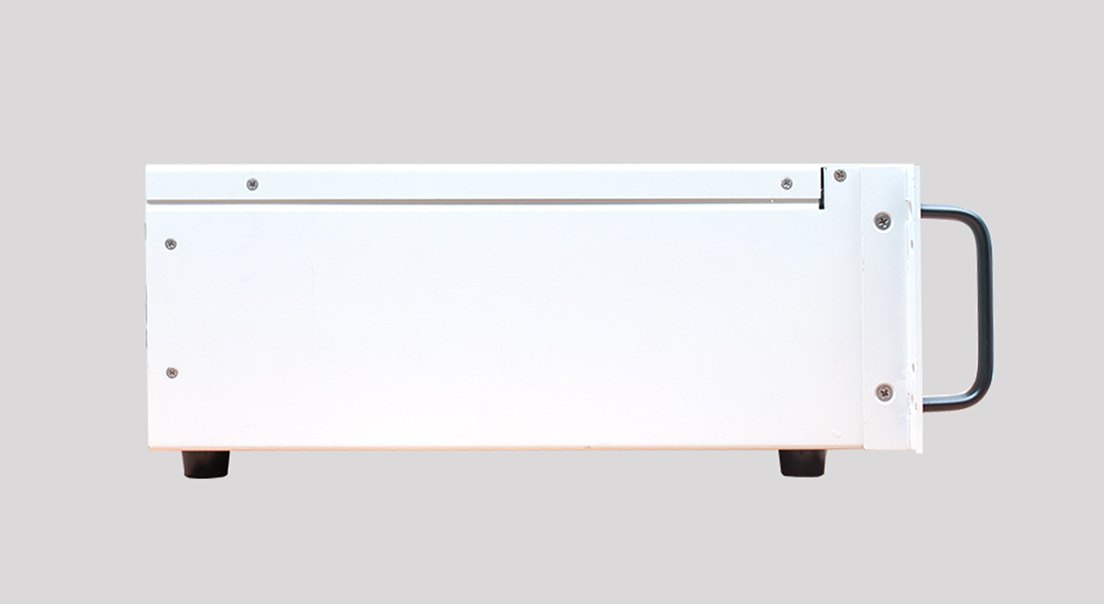

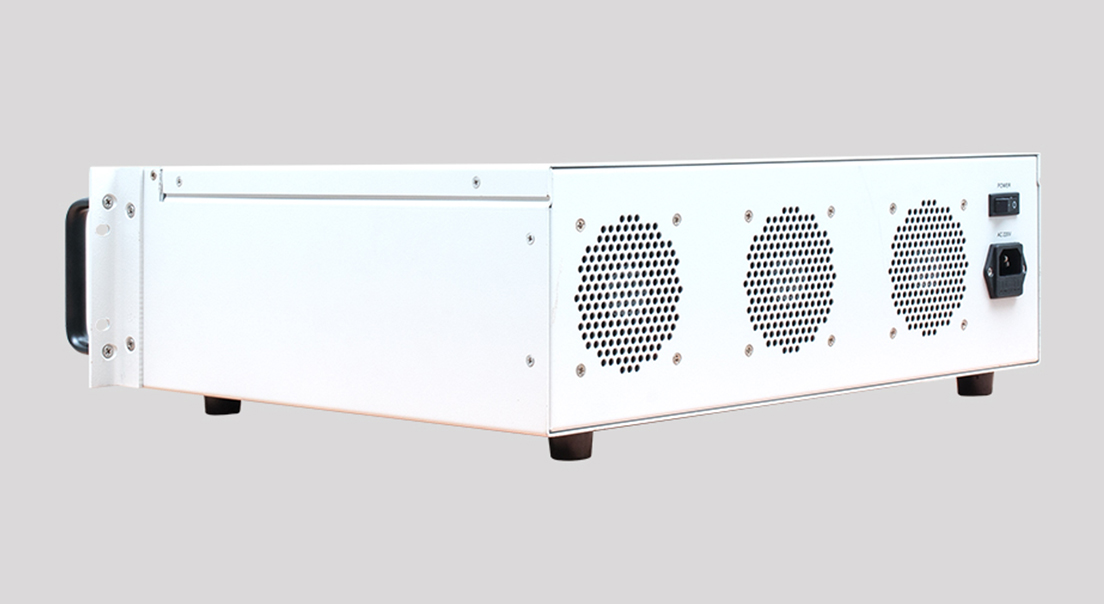

N8130系列超高采样率超级电容容量内阻测试仪
超高采样率，超快响应速度，超级电容测试必备
产品型号
| 型号 | 通道数 | 电压 | 电流 | 功率 | 精度 | 分辨率 | 通讯接口 | 尺寸 | |
|---|---|---|---|---|---|---|---|---|---|
| N8130A-06005 | 10 | 6V | 0.05A | 0.3W | 电压≤0.02%+0.02%F.S./电流≤0.05%+0.05%F.S. | 10μV/10μA | LAN | 3U | |
| N8130A-060A5 | 10 | 6V | 0.5A | 3W | 电压≤0.02%+0.02%F.S./电流≤0.05%+0.05%F.S. | 10μV/1μA | LAN | 3U | |
| N8130A-06020 | 10 | 6V | 2A | 12W | 电压≤0.02%+0.02%F.S./电流≤0.05%+0.05%F.S. | 10μV/0.1mA | LAN | 3U | |
| N8130A-06100 | 10 | 6V | 10A | 60W | 电压≤0.02%+0.02%F.S./电流≤0.05%+0.05%F.S. | 10μV/0.1mA | LAN | 3U |
*以上规格如有更新，恕不另行通知
显示全部
产品特点
■ 电流范围：0-50mA / 500mA / 2A / 10A
■ 电压范围：0-6V
■ 恒流充电、恒流放电、恒压充电、循环寿命、充电容量，放电容量、DCIR(直流等效内阻)等参数测试
■ 采样&通讯传输间隔高达1ms，完全真实还原测试过程数据
■ 充转放过程无缝切换，无过充过放
■ 功能丰富的上位软件，支持生产分选功能
■ 每通道对应状态指示灯，分选更方便
■ 强大的数据存储与分析功能
■ 百兆以太网通讯
■ 兼容A/h、W/h、F等多种容量测试方法
功能与优势
容量测量
直流内阻(DCIR)测试
寿命测试N8130可通过重复充放电循环测试，测量超级电容在充放电过程中表征寿命特征的各项物理参数并提取其衰减曲线。通过分析参数衰减曲线，用户可获取超级电容在不同应用环境下的预计寿命、充放电周期以及在不同阶段的性能指标。寿命测试结果可用于指导材料、工艺、存储等诸多环节的改善。
四线制测量功能超级电容测试过程中需要输出较大电流，测试线将会引入较大电压降（线损），影响测量精度。N8130全系列型号均采用四线制接线方式，直接采集超级电容两端电压而避免因测试线线损带来的电压误差，从而确保测量精度。
测试夹(治)具考虑到不同规模的测试应用场景，NGI提供两种测试夹（治）具供用户选择：开尔文夹、12通道专用治具。两种测试夹（治）具均为四线制接法。
测试软件(1) N8130测试软件采用平台化设计，用户可根据工艺需求自行定制测试流程。
(2) 类Office界面风格，各通道独立显示，支持电压电流波形绘制，可以表格形式显示结果等诸多元素，使得这款专业软件在具备强大测试功能同时，兼具美观易用优点。
应用领域
产品尺寸
产品手册
相关产品
-
- N8320系列超级电容漏电流测试仪 分辨率高达10nA，完全按照IEC标准测试漏电流参
-
- N8310系列超级电容自放电测试仪 超高精度，完全按照IEC标准测试自放电参数
-
- N5800系列超高采样率超级电容容量内阻测试仪 超高采样率，多种等效串联内阻（DCIR）测试方法
