N8361 系列高精度可编程电池模拟器
大功率消费电子产品测试利器
产品型号
| 型号 | 通道数 | 电压 | 电流 | 功率 | 精度 | 分辨率 | 通讯接口 | 象限 | |
|---|---|---|---|---|---|---|---|---|---|
| N8361-20-10 | 1 | 20V | 10A | 200W | 电压0.01%+2mV/ 电流0.05%+1μA | 0.1mV/0.1uA | LAN/RS232/CAN | 双象限 |
*以上规格如有更新，恕不另行通知
显示全部
产品特点
■ 电压范围：0~20V
■ 单机单通道功率200W
■ 电流范围：±10A
■ 电压上升下降时间≤50μs
■ 电流精度高达1μA
■ 高精度DVM，省钱又方便
■ 前后出线，桌面&集成更简便
■ 支持电池模拟、内阻模拟、SOC模拟、故障模拟等功能
■ 具备数字I/O，支持触发测试
■ 支持LAN/RS232/CAN通讯控制
功能与优势
电流双向流动，既可做电源又可作负载电流双向流动，同一台设备在同一种连接方式下，既可吸入电流又可输出电流，电流高达10A。输出端有开关组件，关闭状态断开与外界回路物理连接。
可变输出阻抗，真实模拟电池内阻N8361系列具备电池内阻模拟功能，并支持内阻值可编程，可编程范围为：0-20Ω，可模拟与真实电池内阻特性一致的变化曲线。N8361与电池在原理上如图所示：

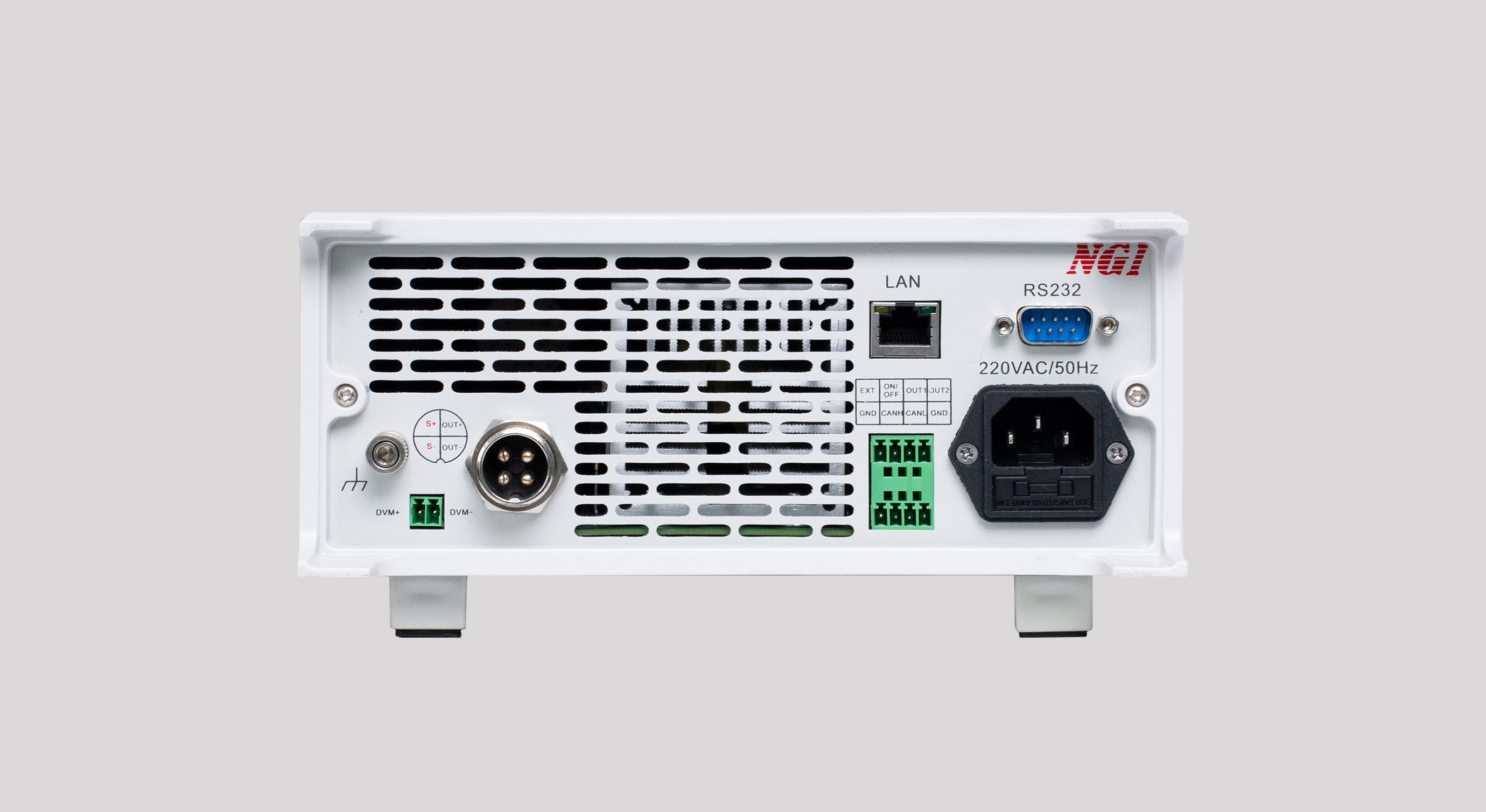

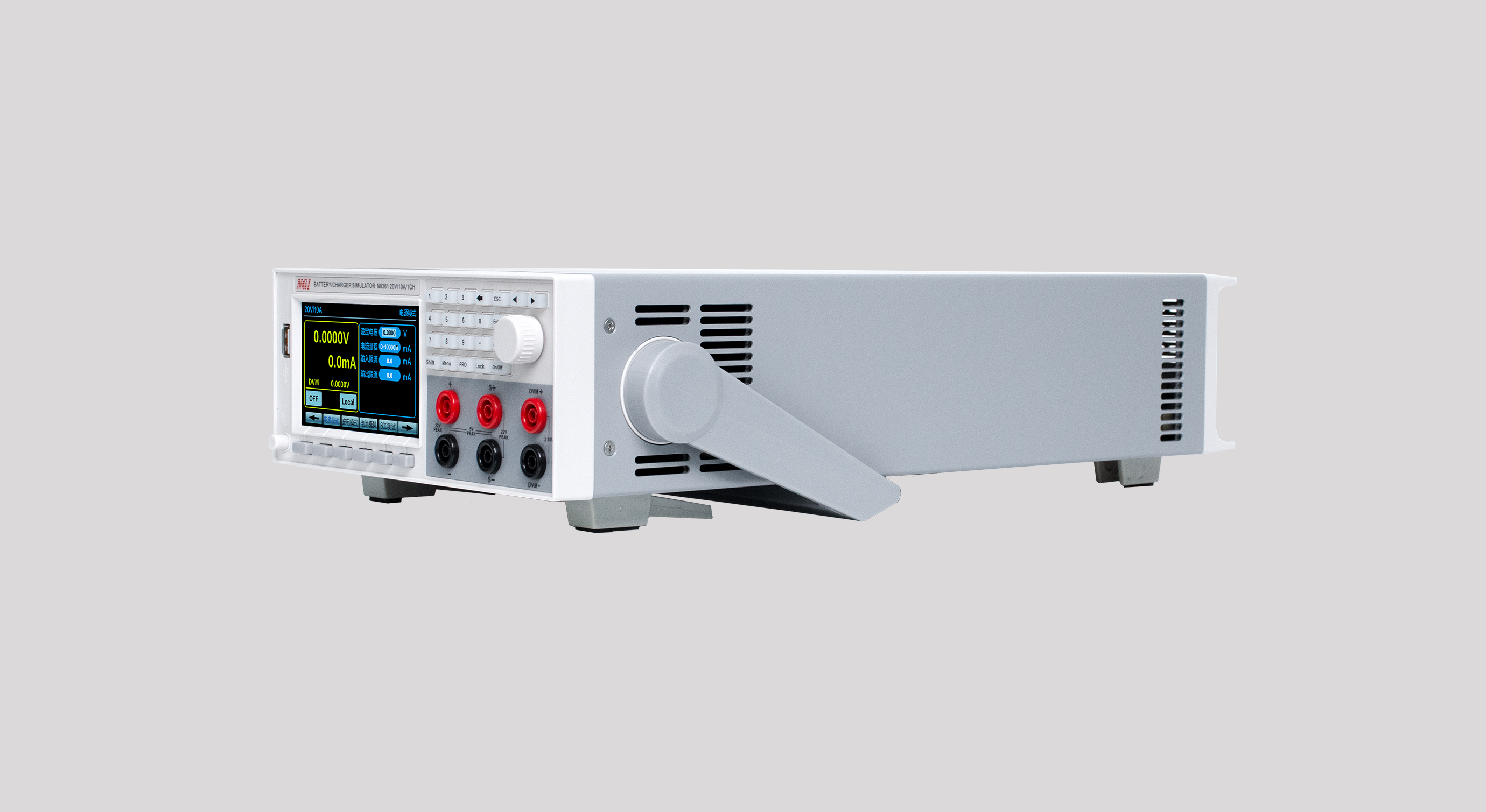

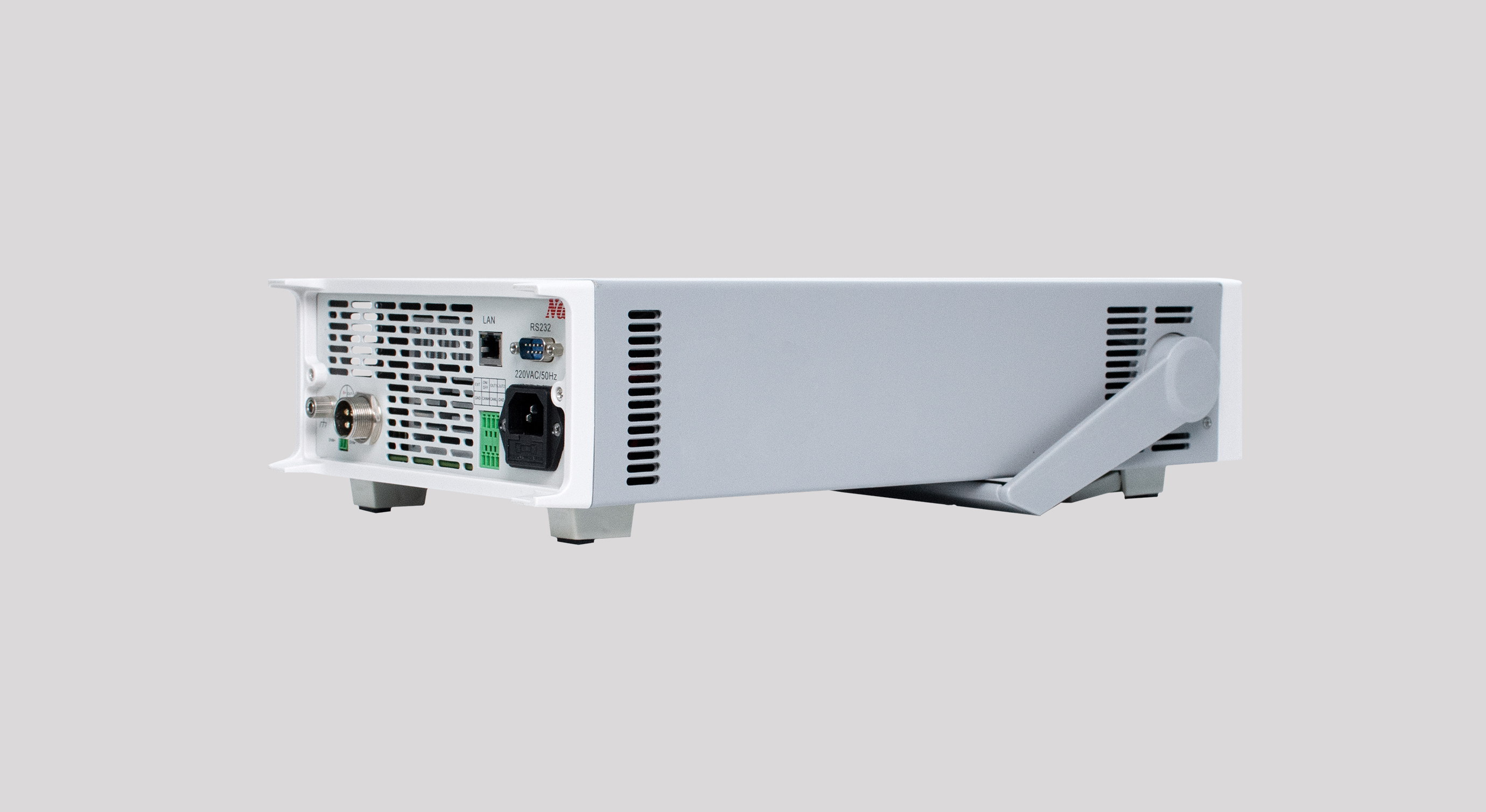

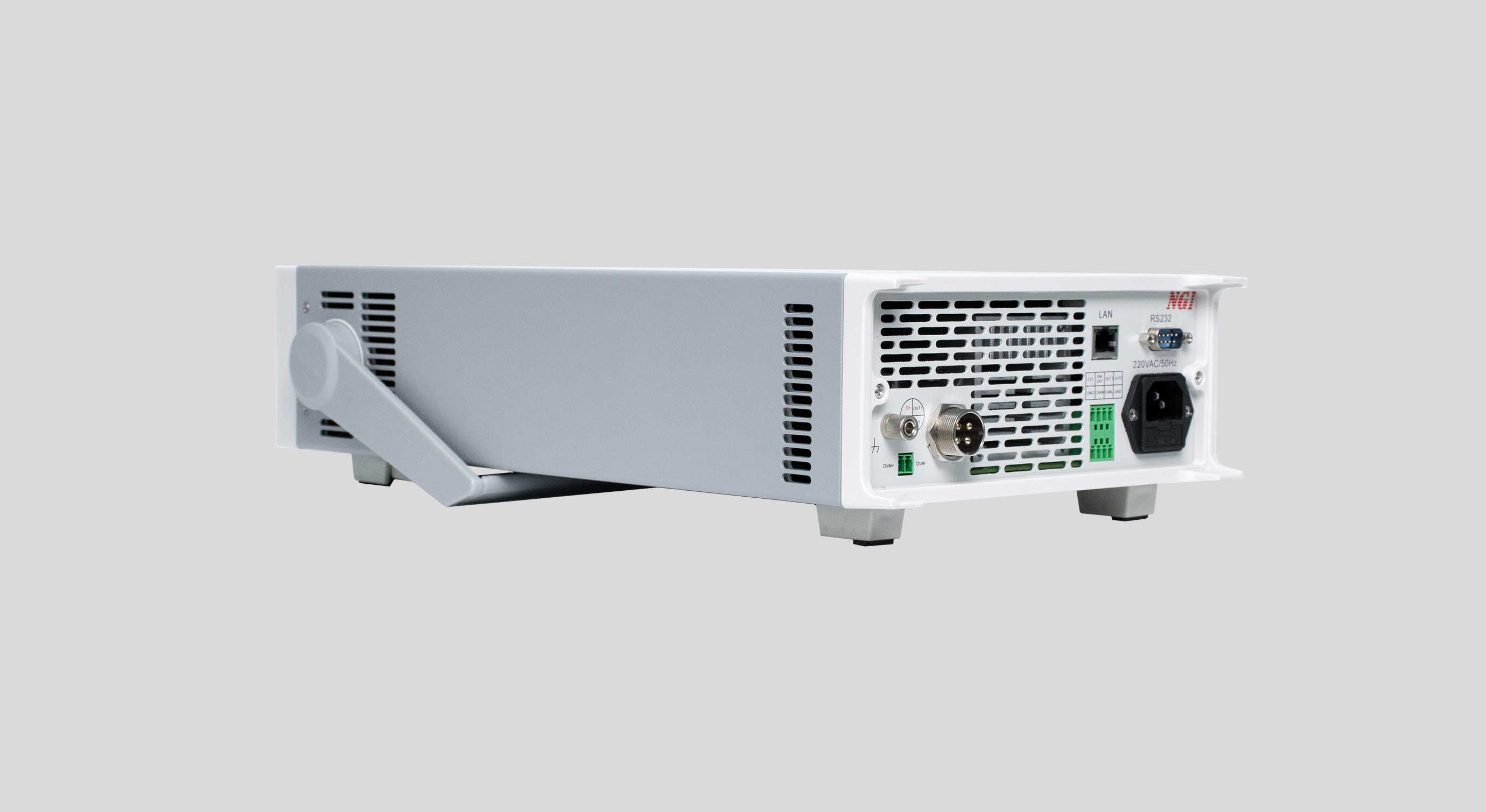

支持前后出线N8361系列前置香蕉头插孔，桌面测试应用方便实用，后面板增加端子输出，上架组建测试系统方便，提高测试效率。
增加内置DVM，降低测试成本N8361系列除提供电池模拟器功能之外还提供基础电路测量功能，内置1路高精度DVM数字电压表来测试外部电压，电压范围为-30V~30V，显示分辨率为0.1mV。显示数据实时刷新在主界面上，方便用户直接观察电压变化情况。
应用领域
·电池保护板测试
·便携式消费类电子产品研发与测试，如手机、蓝牙耳机、智能手表
·电动工具类产品生产测试，如电动螺丝刀
·电池供电、小功率电源类如DC-DC、无线充电等产品测试
·电池维护设备测试
产品尺寸
